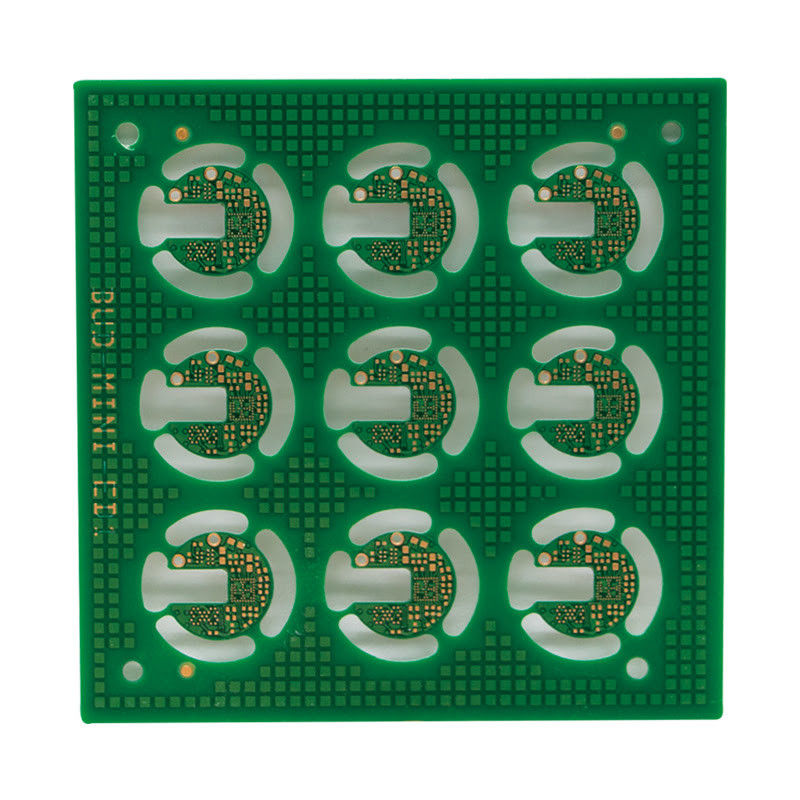

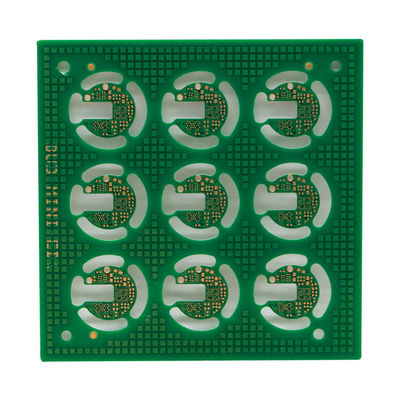

1+এন+1 এইচডিআই প্রিন্টেড সার্কিট বোর্ড 210um অভ্যন্তরীণ তামা বেধ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনঝেন, চীন

সাক্ষ্যদান:

ISO/TS16949/RoHS/TS16949

আবেদন:

ব্লোটুথ হেডসেট

চারিত্রিক:

১ লেজার, ২ লেমিনেশন, ১+এন+১

উপাদান:

S1000-2M

স্তর:

বেধ:

1.8±0.18 মিমি

ন্যূনতম গর্ত ব্যাস:

লেজার গর্তঃ0.১ মিমি যান্ত্রিক গর্ত ০.১৫ মিমি আকার অনুপাতঃ ৪ঃ১

ন্যূনতম প্রস্থ/স্থান:

0.127mm ((BGA)

পৃষ্ঠতল সমাপ্তি:

নিমজ্জন স্বর্ণঃ 0.05um

অভ্যন্তরীণ মডেল:

C449027C06

প্যাকেজিং বিবরণ:

এয়ার পার্ল ভ্যাকুয়াম প্যাকেজিং

যোগানের ক্ষমতা:

200,000 বর্গ মিটার/বছর

বিশেষভাবে তুলে ধরা:

পণ্যের বর্ণনা

1+N+1 সহ HDI

প্রকল্প	পিসিবি প্রক্রিয়া ক্ষমতা
স্তর সংখ্যা	১-৪০ স্তর
সর্বনিম্ন বাইরের লাইনের প্রস্থ/স্পেস	৩/৩ মিলি
বাহ্যিক তামার বেধ	280um ((8OZ)
অভ্যন্তরীণ তামার বেধ	210um ((6OZ)
পিসিবি বেধের অনুমোদন	বোর্ডের বেধ≤১.০ মিমি; ৪টি স্তরের নিচে ±০.১ মিমি+,/-০.০৫ মিমি বোর্ডের বেধ> ১.০ মিমি; ± ১০%
ন্যূনতম পিটিএইচ	যান্ত্রিক গর্ত 4 মিলি, লেজার 3 মিলি
উপাদান	FR-4, উচ্চ Tg, হ্যালোজেন মুক্ত, PTFE, রজার্স, পলিমাইড
এইচডিআই	স্তর ২-৭
বিশেষ প্রক্রিয়া	কবরিত অন্ধ ভায়াস, অন্ধ স্লট, স্টিক-ফ্লেক্স সংমিশ্রণ,মিশ্র চাপ,ব্যাক ড্রিলিং, কবরিত প্রতিরোধ,কবরিত ক্ষমতা,ফ্রিলিং স্টেপ,মাল্টি-কম্বিনেশন প্রতিবন্ধকতা;
