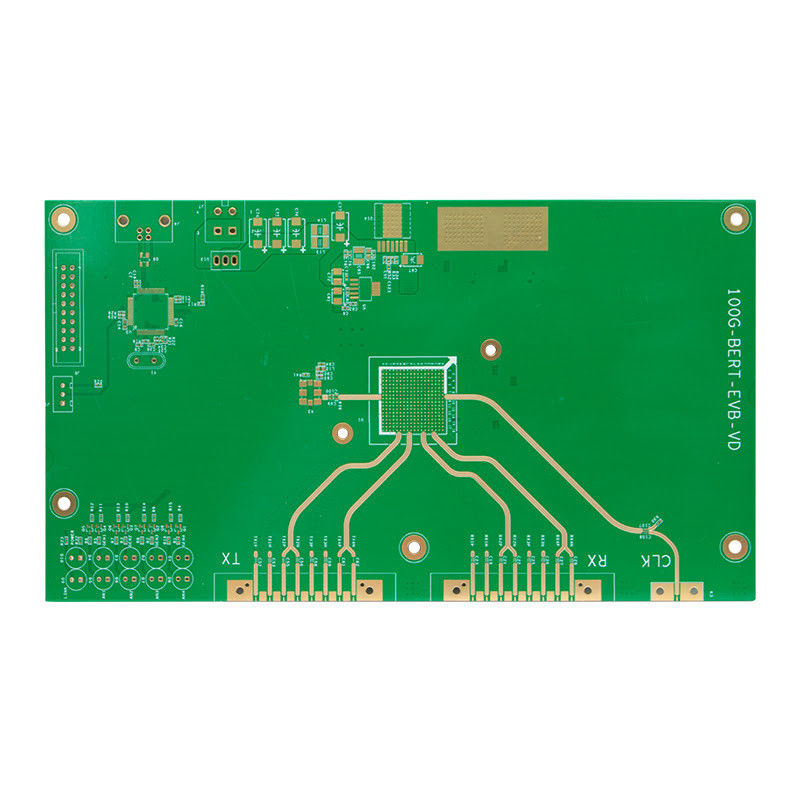

এইচডিআই ৫জি অপটিক্যাল মডিউল পিসিবি হাই ফ্রিকোয়েন্সি সার্কিট বোর্ড RO4350B TU768

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনঝেন, চীন

সাক্ষ্যদান:

ISO/TS16949/RoHS/TS16949

আবেদন:

5G সিগন্যাল টেস্ট বোর্ড

চারিত্রিক:

উচ্চ ফ্রিকোয়েন্সি + FR4 উপাদান

উপাদান:

RO4350B+TU768

স্তর:

বেধ:

1.6±0.16 মিমি

ন্যূনতম গর্ত ব্যাস:

যান্ত্রিক গর্ত 0.20 মিমি। আকার অনুপাতঃ8:1

ন্যূনতম প্রস্থ/স্থান:

100/100um

পৃষ্ঠতল সমাপ্তি:

ENIG(0.05um)

অভ্যন্তরীণ মডেল:

X04B002C04

প্যাকেজিং বিবরণ:

এয়ার পার্ল ভ্যাকুয়াম প্যাকেজিং

যোগানের ক্ষমতা:

200,000 বর্গ মিটার/বছর

বিশেষভাবে তুলে ধরা:

পণ্যের বর্ণনা

1+N+1 উচ্চ ফ্রিকোয়েন্সি সহ HDI

প্রকল্প	পিসিবি প্রক্রিয়া ক্ষমতা
স্তর সংখ্যা	১-৪০ স্তর
সর্বনিম্ন বাইরের লাইনের প্রস্থ/স্পেস	৩/৩ মিলি
বাহ্যিক তামার বেধ	280um ((8OZ)
অভ্যন্তরীণ তামার বেধ	210um ((6OZ)
পিসিবি বেধের অনুমোদন	বোর্ডের বেধ≤১.০ মিমি; ৪টি স্তরের নিচে ±০.১ মিমি+,/-০.০৫ মিমি বোর্ডের বেধ> ১.০ মিমি; ± ১০%
ন্যূনতম পিটিএইচ	যান্ত্রিক গর্ত 4 মিলি, লেজার 3 মিলি
উপাদান	FR-4, উচ্চ Tg, হ্যালোজেন মুক্ত, PTFE, রজার্স, পলিমাইড
এইচডিআই	স্তর ২-৭
বিশেষ প্রক্রিয়া	কবরিত অন্ধ ভায়াস, অন্ধ স্লট, স্টিক-ফ্লেক্স সংমিশ্রণ,মিশ্র চাপ,ব্যাক ড্রিলিং, কবরিত প্রতিরোধ,কবরিত ক্ষমতা,ফ্রিলিং স্টেপ,মাল্টি-কম্বিনেশন প্রতিবন্ধকতা;
