ঘন তামা পিসিবি
Created with Pixso.

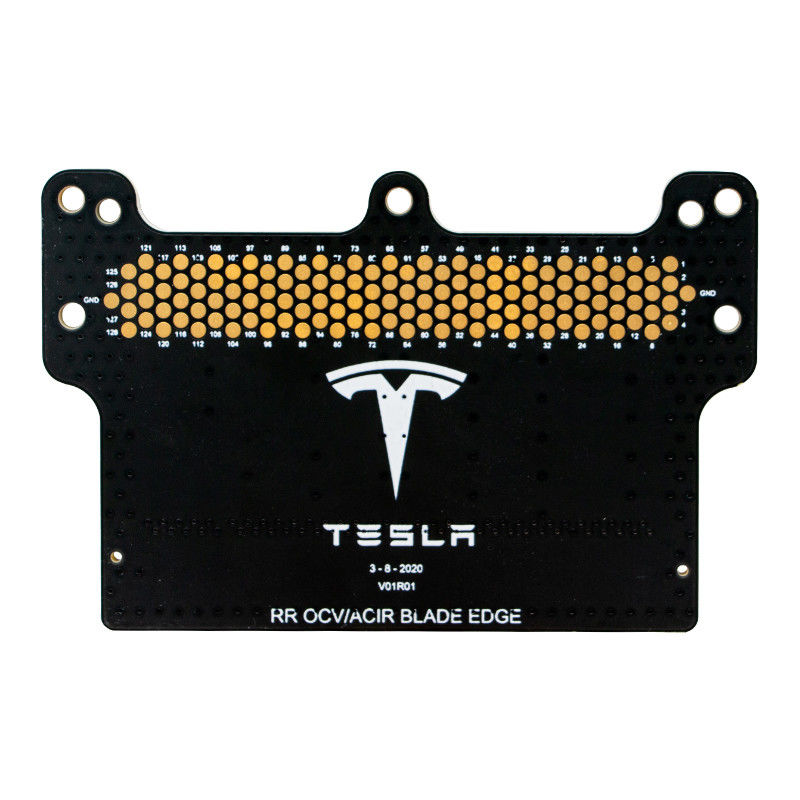

S1000-2M অটোমোটিভ ইলেকট্রনিক্সের জন্য পুরু তামা পিসিবি পুরু তামা প্লেট

S1000-2M অটোমোটিভ ইলেকট্রনিক্সের জন্য পুরু তামা পিসিবি পুরু তামা প্লেট

ব্র্যান্ড নাম: Ben Qiang
মডেল নম্বর: FR-4/Rogers
MOQ: ১ পিসি
মূল্য: custom made
অর্থ প্রদানের শর্তাবলী: ব্যাংক ট্রান্সফার/আলিপে/পেইপাল
সরবরাহের ক্ষমতা: 200,000 বর্গ মিটার/বছর
বিস্তারিত তথ্য
উৎপত্তি স্থল:
শেনঝেন, চীন
সাক্ষ্যদান:
ISO/TS16949/RoHS/TS16949
আবেদন:
চার্জিং পাইল
চারিত্রিক:
ঘন তামা
উপাদান:
S1000-2M
স্তর:
6L
বেধ:
2.0±0.2 মিমি
ন্যূনতম গর্ত ব্যাস:
Mechanical hole 0.25mm. যান্ত্রিক গর্ত 0.25 মিমি। Aspect ratio:8:1 আকৃতির অন
ন্যূনতম প্রস্থ/স্থান:
২০০/২০০ মি
পৃষ্ঠতল সমাপ্তি:
ENIG(0.05um)
অভ্যন্তরীণ মডেল:
C488284C02
প্যাকেজিং বিবরণ:
এয়ার পার্ল ভ্যাকুয়াম প্যাকেজিং
যোগানের ক্ষমতা:
200,000 বর্গ মিটার/বছর
বিশেষভাবে তুলে ধরা:

S1000-2M পুরু তামার PCB

,

ঘন তামা পিসিবি অটোমোটিভ ইলেকট্রনিক্স

,

ঘন তামার প্লেট অটোমোটিভ ইলেকট্রনিক্স

পণ্যের বর্ণনা

অটোমোটিভ ইলেকট্রনিক্সের জন্য ঘন তামা প্লেট

প্রকল্প পিসিবি প্রক্রিয়া ক্ষমতা
স্তর সংখ্যা ১-৪০ স্তর
সর্বনিম্ন বাইরের লাইনের প্রস্থ/স্পেস ৩/৩ মিলি
বাহ্যিক তামার বেধ 280um ((8OZ)
অভ্যন্তরীণ তামার বেধ 210um ((6OZ)
পিসিবি বেধের অনুমোদন বোর্ডের বেধ≤১.০ মিমি; ৪টি স্তরের নিচে ±০.১ মিমি+,/-০.০৫ মিমি
বোর্ডের বেধ> ১.০ মিমি; ± ১০%
ন্যূনতম পিটিএইচ যান্ত্রিক গর্ত 4 মিলি, লেজার 3 মিলি
উপাদান FR-4, উচ্চ Tg, হ্যালোজেন মুক্ত, PTFE, রজার্স, পলিমাইড
এইচডিআই স্তর ২-৭
বিশেষ প্রক্রিয়া

কবরিত অন্ধ ভায়াস, অন্ধ স্লট, স্টিক-ফ্লেক্স সংমিশ্রণ,মিশ্র চাপ,ব্যাক ড্রিলিং, কবরিত প্রতিরোধ,কবরিত ক্ষমতা,ফ্রিলিং স্টেপ,মাল্টি-কম্বিনেশন প্রতিবন্ধকতা;
