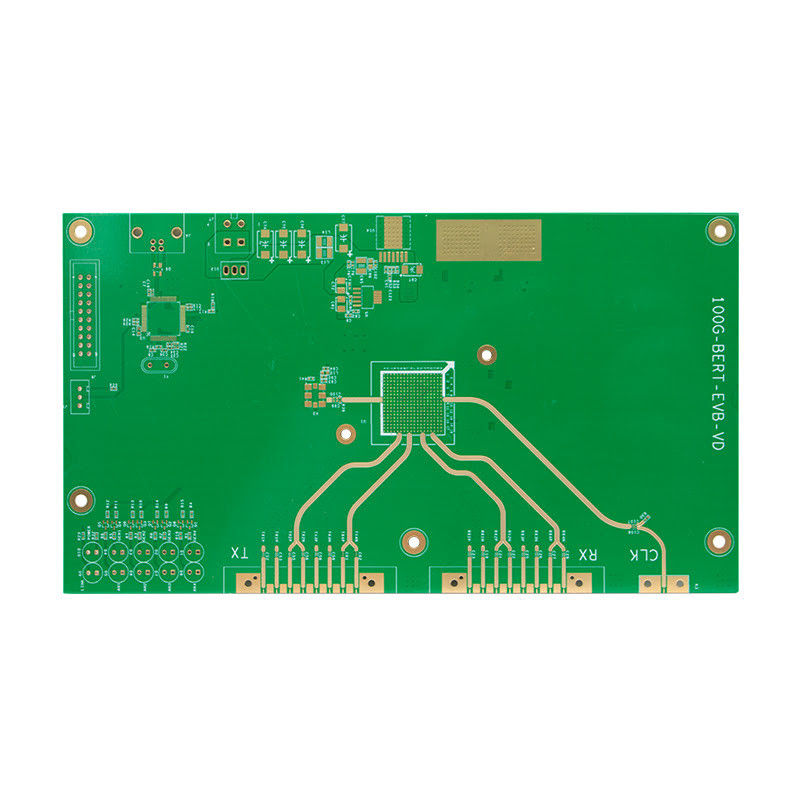

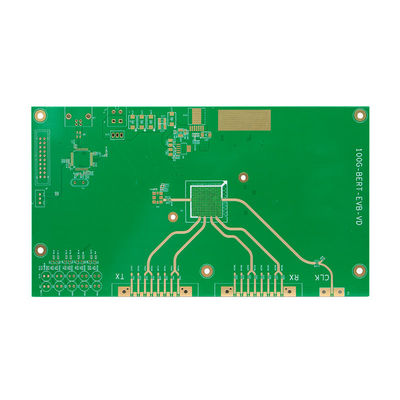

রোস পিসিবি তামা বোর্ড উচ্চ বর্তমান ক্ষমতা তামা বেধ 3oz

রোস পিসিবি তামা বোর্ড উচ্চ বর্তমান ক্ষমতা তামা বেধ 3oz

ব্র্যান্ড নাম: Ben Qiang
মডেল নম্বর: FR-4/Rogers
MOQ: ১ পিসি
মূল্য: custom made
অর্থ প্রদানের শর্তাবলী: ব্যাংক ট্রান্সফার/আলিপে/পেইপাল
সরবরাহের ক্ষমতা: 200,000 বর্গ মিটার/বছর
বিস্তারিত তথ্য
উৎপত্তি স্থল:
শেনঝেন, চীন
সাক্ষ্যদান:
ISO/TS16949/RoHS/TS16949
পৃষ্ঠতল সমাপ্তি:
HASL
স্তর গণনা:
8
প্রতিবন্ধকতা নিয়ন্ত্রণ:
হ্যাঁ।
সর্বোচ্চ প্যানেলের আকার:
600 মিমি x 600 মিমি
ন্যূনতম ট্রেস প্রস্থ:
0.2 মিমি
রোহস সম্মত:
হ্যাঁ।
ন্যূনতম গর্ত আকার:
0.3 মিমি
সোল্ডার মাস্ক রঙ:
সবুজ
প্যাকেজিং বিবরণ:
এয়ার পার্ল ভ্যাকুয়াম প্যাকেজিং
যোগানের ক্ষমতা:
200,000 বর্গ মিটার/বছর
বিশেষভাবে তুলে ধরা:

পিসিবি কপার বোর্ড উচ্চ বর্তমান

,

পিসিবি কপার বোর্ড 3oz

,

রোস পিসিবি কপার প্লেট

পণ্যের বর্ণনা

উচ্চ বর্তমান ক্ষমতা তামা PCB ন্যূনতম ট্রেস প্রস্থ 0.2mm এবং তামা বেধ 3oz

পণ্যের বর্ণনাঃ



বৈশিষ্ট্যঃ

  • পণ্যের নামঃ ঘন তামা শক্তি PCB
  • তামার বেধ: ৩ ওনস
  • সারফেস ফিনিসঃ ENIG
  • সর্বোচ্চ প্যানেলের আকারঃ 600mm X 600mm
  • ন্যূনতম ট্র্যাক স্পেসঃ 0.2 মিমি
  • প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ
  • অতিরিক্ত ঘন ক্ষমতা তামা ল্যামিনেট
  • দীর্ঘস্থায়ী তামা শক্তির মুদ্রিত বোর্ড
  • উচ্চ তাপ অপসারণ ক্ষমতা
  • নির্ভরযোগ্য বৈদ্যুতিক কর্মক্ষমতা


টেকনিক্যাল প্যারামিটারঃ

পণ্যের নাম বর্ধিত কপার পাওয়ার পিসিবি
বিকল্প নাম সলিড কপার পাওয়ার সার্কিট বোর্ড, উচ্চ বর্তমান ক্ষমতা কপার PCB, পুরু কপার PCB
সিল্কস্ক্রিন রঙ সাদা
সর্বোচ্চ প্যানেলের আকার 600 মিমি x 600 মিমি
ন্যূনতম গর্তের আকার 0.৩ মিমি
বেধ 1.6 মিমি
প্রয়োগ পাওয়ার ইলেকট্রনিক্স
ন্যূনতম ট্রেস প্রস্থ 0.২ মিমি
স্তর সংখ্যা 8
সোল্ডার মাস্ক রঙ সবুজ
প্রতিবন্ধকতা নিয়ন্ত্রণ হ্যাঁ।
পৃষ্ঠতল সমাপ্তি এনআইজি


অ্যাপ্লিকেশনঃ

উচ্চ শক্তি অ্যাপ্লিকেশনের জন্য টেকসই তামা শক্তি মুদ্রিত বোর্ড

ঘন তামার পাওয়ার পিসিবি একটি ভারী গেজ তামার পাওয়ার প্রিন্টেড সার্কিট বোর্ড যা উচ্চ বর্তমান অ্যাপ্লিকেশন এবং উচ্চ ক্ষমতাযুক্ত বৈদ্যুতিন ডিভাইসগুলির জন্য ডিজাইন করা হয়েছে।এটি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয় যেমন অটোমোটিভএয়ার স্পেস, পুনর্নবীকরণযোগ্য শক্তি এবং আরও অনেক কিছু।

সর্বোত্তম পারফরম্যান্সের জন্য অতিরিক্ত পুরু শক্তির তামা ল্যামিনেট

এই পিসিবি একটি অতিরিক্ত পুরু পাওয়ার তামা স্তর দিয়ে তৈরি করা হয় যা উচ্চ বর্তমান এবং উচ্চ ভোল্টেজ অবস্থার অধীনেও সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে। তামা স্তরটি স্ট্যান্ডার্ড পিসিবি এর চেয়ে অনেক বেশি পুরু,উচ্চ ক্ষমতা অ্যাপ্লিকেশনের জন্য একটি কম প্রতিরোধের পথ প্রদান.

উচ্চ তাপমাত্রা এবং উচ্চ যান্ত্রিক শক্তি অ্যাপ্লিকেশন জন্য উপযুক্ত

ঘন তামা পাওয়ার পিসিবি উচ্চ তাপমাত্রা সহ্য করতে ডিজাইন করা হয়েছে এবং উচ্চ যান্ত্রিক শক্তি আছে, এটি উচ্চ শক্তি এবং উচ্চ তাপমাত্রা প্রতিরোধের প্রয়োজন যে অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে।এটি ব্যর্থ হওয়ার ঝুঁকি ছাড়াই ভারী লোড পরিচালনা করতে পারে, যা নির্ভরযোগ্য এবং দীর্ঘস্থায়ী কর্মক্ষমতা নিশ্চিত করে।

উচ্চ ঘনত্ব সার্কিট জন্য 0.2 মিমি ন্যূনতম ট্রেস দূরত্ব

সর্বনিম্ন 0.2 মিমি ট্র্যাক স্পেসিং সহ, এই পিসিবি উচ্চ ঘনত্ব সার্কিটের জন্য আদর্শ যেখানে উপাদানগুলি একসাথে স্থাপন করা হয়।ট্র্যাকগুলির ঘনিষ্ঠ দূরত্ব সংকেতগুলির আরও দক্ষতার রাউটিংয়ের অনুমতি দেয় এবং সংকেত হস্তক্ষেপ বা ক্রসট্যাকের সম্ভাবনা হ্রাস করে.

চমৎকার সোল্ডারিবিলিটির জন্য এইচএএসএল এর পৃষ্ঠতল সমাপ্তি

ঘন তামা পাওয়ার পিসিবি ENIG এর একটি পৃষ্ঠ সমাপ্তি রয়েছে, যা শিল্পে ব্যাপকভাবে ব্যবহৃত পৃষ্ঠ সমাপ্তি।এটি চমৎকার soldability প্রদান করে এবং উপাদান এবং PCB মধ্যে একটি শক্তিশালী এবং নির্ভরযোগ্য বন্ড নিশ্চিত.

যথার্থ সার্কিট্রি জন্য 0.2 মিমি সর্বনিম্ন ট্রেস প্রস্থ

এই পিসিবি এর সর্বনিম্ন ট্র্যাক প্রস্থ 0.2 মিমি, যা সুনির্দিষ্ট সার্কিটিং এবং উচ্চ ঘনত্বের রাউটিংয়ের অনুমতি দেয়। সংকীর্ণ ট্র্যাক প্রস্থ পিসিবিতে আরও উপাদান স্থাপন করতে দেয়,জটিল এবং উচ্চ কার্যকারিতা ইলেকট্রনিক ডিভাইসের জন্য এটি আদর্শ করে তোলে.

স্পষ্ট এবং সঠিক উপাদান লেবেলিং জন্য সাদা রঙের সিল্কস্ক্রিন রঙ

থিক কপার পাওয়ার পিসিবিতে সাদা রঙের একটি সিল্কস্ক্রিন রয়েছে, যা পিসিবিতে উপাদানগুলির একটি পরিষ্কার এবং সঠিক লেবেলিং সরবরাহ করে।এটি প্রযুক্তিবিদদের জন্য উত্পাদন বা সমাবেশ প্রক্রিয়া চলাকালীন যে কোনও সমস্যা দেখা দিতে পারে তা সনাক্ত এবং সমস্যা সমাধান করা সহজ করে তোলে.

শক্তিশালী পিসিবিগুলির জন্য সর্বনিম্ন গর্তের আকার 0.3 মিমি

পুরু তামার পাওয়ার পিসিবি একটি সর্বনিম্ন গর্ত আকার 0.3 মিমি আছে, এটি বৃহত্তর এবং ভারী উপাদানগুলির জন্য উপযুক্ত করে তোলে। বৃহত্তর গর্তের আকার উপাদানগুলির জন্য শক্তিশালী নোঙ্গর পয়েন্ট সরবরাহ করে,পিসিবি এর আরও ভাল স্থিতিশীলতা এবং স্থায়িত্ব নিশ্চিত করা.

সিদ্ধান্ত

ডিপ কপার পাওয়ার পিসিবি বিভিন্ন শিল্পে উচ্চ ক্ষমতা অ্যাপ্লিকেশন জন্য একটি নির্ভরযোগ্য এবং টেকসই সমাধান। তার অতিরিক্ত পুরু ক্ষমতা তামা ল্যামিনেট, উচ্চ তাপমাত্রা প্রতিরোধের,এবং উচ্চ যান্ত্রিক শক্তি, এটি একটি শক্তিশালী এবং উচ্চ-কার্যকারিতা PCB প্রয়োজন যে উচ্চ চাহিদা ইলেকট্রনিক ডিভাইসের জন্য নিখুঁত পছন্দ।



কাস্টমাইজেশনঃ

ঘন তামা পাওয়ার পিসিবি জন্য কাস্টমাইজড সেবা

পণ্যের বৈশিষ্ট্যঃ

  • ন্যূনতম গর্তের আকারঃ 0.3 মিমি
  • সোল্ডার মাস্ক রঙঃ সবুজ
  • সিল্কক্রিন রঙঃ সাদা
  • ন্যূনতম ট্রেস প্রস্থঃ 0.2 মিমি
  • সর্বোচ্চ প্যানেলের আকারঃ 600mm X 600mm

মূল বৈশিষ্ট্য:

  • শক্তিশালী তামা কোর পাওয়ার বোর্ড
  • টেকসই কপার পাওয়ার প্রিন্টেড বোর্ড
  • উচ্চ বর্তমান ধারণক্ষমতা তামা PCB


প্যাকেজিং এবং শিপিংঃ

প্যাকেজিং এবং প্রেরণ ঘন তামা শক্তি PCB

আমাদের বেছে নেওয়ার জন্য আপনাকে ধন্যবাদ। আপনার পণ্যের নিরাপদ ডেলিভারি নিশ্চিত করার জন্য, আমরা সাবধানে নিম্নলিখিত ভাবে প্যাকেজ করা হয়েছেঃ

  • পিসিবি প্রথমে পরিবহনের সময় সম্ভাব্য বৈদ্যুতিন ক্ষতি থেকে রক্ষা করার জন্য অ্যান্টি-স্ট্যাটিক বুদবুদ আবরণে আবৃত হয়।
  • তারপর এটি একটি শক্ত কার্ডবোর্ড বাক্সে রাখা হয় যাতে পরিবহনের সময় কোনও শারীরিক ক্ষতি না হয়।
  • বাক্সটি উচ্চমানের টেপ দিয়ে সীলমোহর করা হয় যাতে ভেতরের বিষয়বস্তু সুরক্ষিত থাকে।
  • আপনার ঠিকানা এবং ট্র্যাকিং নম্বর সহ প্রয়োজনীয় তথ্য সহ শিপিং লেবেলে স্পষ্টভাবে চিহ্নিত করা হয়েছে।

আমরা আপনার পণ্য সরবরাহের জন্য বিশ্বস্ত শিপিং ক্যারিয়ার ব্যবহার করি, সময়মতো এবং নির্ভরযোগ্য ডেলিভারি নিশ্চিত করি। চেকআউটে আনুমানিক শিপিং সময় আপনাকে সরবরাহ করা হবে।

যদি আপনার কোন বিশেষ প্যাকেজিং বা শিপিং অনুরোধ থাকে, তাহলে দয়া করে আমাদের আগে থেকেই জানান এবং আমরা আপনার চাহিদা মেটাতে আমাদের যথাসাধ্য চেষ্টা করব।

আমাদের প্যাকেজিং এবং শিপিং পদ্ধতির সাথে আপনি সন্তুষ্ট হবেন বলে আশা করি।আপনার কোন প্রশ্ন বা উদ্বেগ থাকলে দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।.
