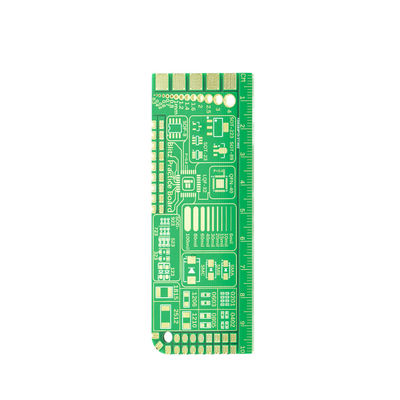

0.2 মিমি-6.0 মিমি তামা 1/3 ওজ থেকে 2 ওজ পর্যন্ত মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

পণ্যের বর্ণনাঃ

আমাদের হাই ডেনসিটি ইন্টারকানেক্ট পিসিবি সর্বোচ্চ শিল্পের মান পূরণের জন্য ডিজাইন করা হয়েছে এবং এটি রোস কনফার্ম, যা নিশ্চিত করে যে এটি যে কোনও অ্যাপ্লিকেশন ব্যবহারের জন্য নিরাপদ।উচ্চ স্তর PCB শ্রেষ্ঠ উপকরণ এবং সর্বশেষ উত্পাদন কৌশল দিয়ে তৈরি করা হয়, যাতে আপনি সর্বোত্তম পারফরম্যান্স এবং নির্ভরযোগ্যতা পেতে পারেন।

হাই লেয়ার পিসিবিটি সর্বনিম্ন 0.15 মিমি সিল্কস্ক্রিন ক্লিয়ারেন্সের সাথে ডিজাইন করা হয়েছে, যা বোর্ডে বিভিন্ন উপাদানগুলি পড়তে এবং সনাক্ত করতে সহজ করে তোলে।ন্যূনতম লাইন প্রস্থ এবং 3 মিলি / 3 মিলি এর ব্যবধান নিশ্চিত করে যে বোর্ড গুণমান বা কর্মক্ষমতা কোন ক্ষতি ছাড়া এমনকি সবচেয়ে জটিল এবং জটিল নকশা স্থান দিতে পারেন.

আমাদের উচ্চ স্তর PCB আপনার পরবর্তী প্রকল্পের জন্য নিখুঁত সমাধান, আপনি একটি জটিল ইলেকট্রনিক সিস্টেম বা একটি সহজ সার্কিট ডিজাইন করা হয় কিনা. 3-5 দিন একটি সীসা সময় সঙ্গে, আমরা আপনার জন্য একটি ভাল সমাধান আছে.আপনি আপনার পিসিবি হাতে এবং কোন সময় ব্যবহারের জন্য প্রস্তুত থাকতে পারে.

তাহলে কেন অপেক্ষা করবেন? আজই আপনার হাই লেয়ার প্রিন্টেড ওয়্যারিং বোর্ড অর্ডার করুন এবং আমাদের হাই লেয়ার সার্কিট বোর্ড আপনার পরবর্তী প্রকল্পে যে পার্থক্য করতে পারে তা অনুভব করুন।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ উচ্চ স্তরীয় পিসিবি বোর্ড
• সিল্কক্রিন রঙঃ সাদা, কালো, হলুদ
• ন্যূনতম লাইন প্রস্থ/স্পেসিংঃ 3 মিলি / 3 মিলি
• তামার বেধ: 1/3 ওনস থেকে 2 ওনস
• স্তর সংখ্যাঃ উচ্চ স্তর মাল্টিলেয়ার বোর্ড
• রোহস সম্মতিঃ হ্যাঁ

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

হাই লেয়ার মাল্টি-লেভেল পিসিবি সাধারণত উচ্চ-গতির কম্পিউটিং, এয়ারস্পেস, মেডিকেল ডিভাইস এবং সামরিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।বোর্ড উচ্চ নির্ভরযোগ্যতা নিশ্চিত করতে উন্নত উপকরণ এবং প্রযুক্তির সঙ্গে ডিজাইন করা হয়বোর্ডের নির্মাণ এমন যে এটি সার্কিটরির একাধিক স্তরকে সামঞ্জস্য করতে পারে, যা এটিকে জটিল ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত করে তোলে।

হাই লেয়ার মাল্টিলেয়ার পিসিবি উচ্চ-পারফরম্যান্স ইলেকট্রনিক ডিভাইসগুলির প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে। এই ধরণের পিসিবিতে ন্যূনতম সিল্কস্ক্রিন ক্লিয়ারেন্স 0 হয়।15 মিমি এবং সর্বনিম্ন লোডার মাস্ক ক্লিয়ারান্স 0.1 মিমি. ন্যূনতম গর্তের আকার 0.2 মিমি, এবং ন্যূনতম লাইন প্রস্থ / দূরত্ব 3 মিলি / 3 মিলি।এই স্পেসিফিকেশন নিশ্চিত যে বোর্ড আধুনিক ইলেকট্রনিক ডিভাইসের জটিল সার্কিট সমর্থন করতে পারেন যে গুরুত্বপূর্ণ.

হাই লেয়ার মাল্টিলেয়ার পিসিবি সাধারণত উচ্চ গতির ডেটা স্থানান্তর প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে যেমন ডেটা সার্ভার, রাউটার এবং অন্যান্য নেটওয়ার্কিং ডিভাইসে ব্যবহৃত হয়।এটি উচ্চ নির্ভুলতা এবং নির্ভুলতা প্রয়োজন যে চিকিৎসা সরঞ্জাম ব্যবহার করা হয়অতিরিক্তভাবে, হাই লেয়ার মাল্টিলেয়ার পিসিবি সামরিক অ্যাপ্লিকেশন যেমন রাডার এবং যোগাযোগ সিস্টেমে ব্যবহৃত হয়।

হাই লেয়ার মাল্টিলেয়ার পিসিবি FR-4 এর মতো উন্নত উপকরণ দিয়ে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক হস্তক্ষেপ রোধে চমৎকার নিরোধক বৈশিষ্ট্য সরবরাহ করে।বোর্ড উচ্চ কর্মক্ষমতা জন্য সার্কিটরি অপ্টিমাইজ করা হয় তা নিশ্চিত করার জন্য উচ্চ স্তরের নির্ভুলতা এবং নির্ভুলতা সঙ্গে ডিজাইন করা হয়বোর্ডটি উচ্চ তাপমাত্রা এবং অন্যান্য পরিবেশগত কারণগুলির প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যা এটিকে চরম অবস্থার মধ্যে ব্যবহারের জন্য উপযুক্ত করে তোলে।

সামগ্রিকভাবে, হাই লেয়ার মাল্টিলেয়ার পিসিবি আধুনিক ইলেকট্রনিক ডিভাইসের একটি গুরুত্বপূর্ণ উপাদান যা উচ্চ কর্মক্ষমতা, নির্ভুলতা এবং নির্ভরযোগ্যতার প্রয়োজন। প্রযুক্তির অগ্রগতি অব্যাহত হিসাবে,এই ধরনের PCB এর চাহিদা বাড়তে থাকবে, এবং এটি জটিল ইলেকট্রনিক ডিভাইসগুলির বিকাশে একটি অপরিহার্য উপাদান হিসাবে থাকবে।

কাস্টমাইজেশনঃ

• সিল্কক্রিন রঙঃ সাদা, কালো, হলুদ
• বোর্ড বেধঃ 0.2mm থেকে 6.0mm
• উপাদানঃ FR-4
• তামার বেধ: 1/3 ওনস থেকে 2 ওনস
• সোল্ডার মাস্ক রঙঃ সবুজ, নীল, কালো, লাল, হলুদ, সাদা

আমাদের পরিষেবাগুলি আপনাকে সর্বোত্তম মানের পণ্য সরবরাহ করার জন্য উচ্চ ঘনত্বের ইন্টারকানেক্ট বোর্ড এবং মাল্টি-লেয়ার পিসিবিগুলির কাস্টমাইজেশন চাহিদা পূরণ করে।

সহায়তা ও সেবা:

আমাদের উচ্চ স্তরীয় পিসিবি পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছেঃ

• ডিজাইন পর্যালোচনা এবং অপ্টিমাইজেশন
• প্রোটোটাইপ উন্নয়ন ও পরীক্ষা
• উৎপাদন পরামর্শ এবং নির্দেশিকা
• গুণমান নিয়ন্ত্রণ এবং পরিদর্শন
• মেরামত ও রক্ষণাবেক্ষণ সেবা
• টেকনিক্যাল ডকুমেন্টেশন এবং প্রশিক্ষণ

আমাদের একটি অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দল রয়েছে যারা আমাদের গ্রাহকদের সর্বোচ্চ মানের প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদানের জন্য নিবেদিত।আপনি একটি জটিল PCB ডিজাইন বা একটি উত্পাদন সমস্যা সমাধানের সাহায্য প্রয়োজন কিনা, আমরা এখানে আছি প্রতিটি পদক্ষেপে আপনাকে সাহায্য করার জন্য।

প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

• হাই লেয়ার পিসিবি পণ্যটি নিরাপদ পরিবহন নিশ্চিত করার জন্য একটি শক্ত কার্ডবোর্ড বাক্সে প্যাকেজ করা হবে।
• স্ট্যাটিক বিদ্যুতের কারণে কোনো ক্ষতি এড়াতে পিসিবি একটি অ্যান্টি-স্ট্যাটিক ব্যাগে রাখা হবে।
• প্যাকেজটি শিপিংয়ের সময় নিরাপদ রাখতে টেকসই টেপ দিয়ে সিল করা হবে।

পণ্য পরিবহনঃ

• অর্ডার নিশ্চিত হওয়ার পর, হাই লেয়ার পিসিবি পণ্যটি ২-৩ কার্যদিবসের মধ্যে পাঠানো হবে।
• পণ্যটি একটি নির্ভরযোগ্য কুরিয়ার সার্ভিসের মাধ্যমে প্রেরণ করা হবে যাতে সময়মত ডেলিভারি নিশ্চিত করা যায়।
• গ্রাহককে একটি ট্র্যাকিং নম্বর প্রদান করা হবে যাতে শিপমেন্টের অবস্থা ট্র্যাক করা যায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

উঃ উচ্চ স্তরীয় পিসিবি পণ্যটিতে 30 টি স্তর পর্যন্ত থাকতে পারে।

উত্তরঃ হাই লেয়ার পিসিবি পণ্যের জন্য স্ট্যান্ডার্ড তামার বেধ 1 ওনস।

উঃ উচ্চ স্তরীয় পিসিবি পণ্যের জন্য সর্বনিম্ন ট্রেস প্রস্থ এবং দূরত্ব 3 মিলিমিটার।

উত্তরঃ হাই লেয়ার পিসিবি পণ্যের জন্য সর্বাধিক বোর্ডের আকার 20 ইঞ্চি 20 ইঞ্চি।

উত্তরঃ হাই লেয়ার পিসিবি পণ্যের জন্য লিড টাইম সাধারণত 5-7 ব্যবসায়িক দিন।
