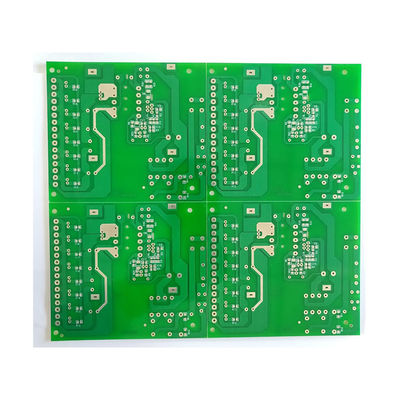

নির্ভরযোগ্যতা এবং RoHS সম্মতি জন্য 0.1 মিমি Solder মাস্ক ক্লিয়ারেন্স সঙ্গে স্তর গণনা PCB

পণ্যের বর্ণনাঃ

আমাদের হাই লেয়ার পিসিবি উচ্চ মানের FR-4 উপাদান দিয়ে তৈরি করা হয়, উচ্চ কর্মক্ষমতা এবং স্থায়িত্ব নিশ্চিত।এই বোর্ডগুলি উচ্চ স্রোত পরিচালনা করতে পারে এবং চমৎকার তাপ পরিবাহিতা প্রদান করে.

আমাদের হাই লেয়ার পিসিবিগুলি রোএইচএস মেনে চলে, যার অর্থ তারা বিপজ্জনক উপকরণ থেকে মুক্ত এবং পরিবেশ বান্ধব। এটি নিশ্চিত করে যে আমাদের পিসিবিগুলি সমস্ত প্রয়োজনীয় মান এবং বিধি মেনে চলে,যে কোন প্রয়োগে তাদের ব্যবহারের জন্য নিরাপদ করে তোলে.

ন্যূনতম 0.2 মিমি গর্তের আকার এবং 0.1 মিমি ন্যূনতম সোল্ডার মাস্ক ক্লিয়ারেন্স সহ, আমাদের উচ্চ স্তর PCBs আরও নকশা নমনীয়তা এবং নির্ভুলতা প্রদান করে।এই বৈশিষ্ট্যগুলি উচ্চ স্তরের নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে জটিল নকশা তৈরি করা সম্ভব করে, যা আপনাকে সহজেই আপনার পছন্দসই ফলাফল অর্জন করতে দেয়।

আমাদের হাই লেয়ার পিসিবি এয়ারস্পেস, মেডিকেল, টেলিযোগাযোগ এবং শিল্প ইলেকট্রনিক্স সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।তাদের উচ্চ পারফরম্যান্স ক্ষমতা এবং নির্ভরযোগ্য নকশা সঙ্গে, তারা যে কোনও প্রকল্পের জন্য নিখুঁত সমাধান যা মাল্টি-লেয়ার পিসিবি প্রয়োজন।

সামগ্রিকভাবে, আমাদের হাই লেয়ার পিসিবিগুলি উচ্চ ঘনত্বের আন্তঃসংযোগ বোর্ডগুলির চাহিদা মেটাতে ডিজাইন করা হয়েছে, আপনার বৈদ্যুতিন অ্যাপ্লিকেশনগুলিতে আরও নমনীয়তা এবং কার্যকারিতা সরবরাহ করে।উচ্চমানের FR-4 উপাদান দিয়ে, RoHS সম্মতি, এবং চিত্তাকর্ষক বৈশিষ্ট্য একটি পরিসীমা, আমাদের উচ্চ স্তর PCBs একটি নির্ভরযোগ্য এবং দক্ষ মাল্টি স্তর PCB প্রয়োজন যে কোন প্রকল্পের জন্য নিখুঁত সমাধান।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ উচ্চ স্তর PCB
• প্রকারঃ উচ্চ ঘনত্ব ইন্টারকানেক্ট বোর্ড, উচ্চ স্তর সার্কিট বোর্ড
• সোল্ডার মাস্ক ক্লিয়ারেন্সঃ 0.1 মিমি
• বোর্ড বেধঃ 0.2mm থেকে 6.0mm
• ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
• রোহস সম্মতিঃ হ্যাঁ
• সোল্ডার মাস্ক রঙঃ সবুজ, নীল, কালো, লাল, হলুদ, সাদা

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

এইচএএসএল, ইএনআইজি, ওএসপি, ইমারশন সিলভার এবং ইমারশন টিন সহ সারফেস ফিনিস বিকল্পগুলির সাথে হাই লেয়ার পিসিবি পণ্যগুলি অটোমোবাইল এবং এয়ারস্পেস শিল্পে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত,যেখানে উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা অপরিহার্য. এই পিসিবিগুলি ইঞ্জিন নিয়ন্ত্রণ ইউনিট, এয়ারব্যাগ নিয়ন্ত্রণ মডিউল এবং অন্যান্য নিরাপত্তা-সমালোচনামূলক সিস্টেমে ব্যবহার করা যেতে পারে,যেখানে সার্কিট বোর্ডের নির্ভরযোগ্যতা বাহন বা বিমানের নিরাপত্তার জন্য অপরিহার্য.

হাই লেয়ার পিসিবিগুলির আরেকটি অ্যাপ্লিকেশন হল মেডিকেল শিল্পে, যেখানে এই বোর্ডগুলি এমআরআই মেশিন, আল্ট্রাসাউন্ড সরঞ্জাম এবং রোগী পর্যবেক্ষণ সিস্টেমের মতো সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।প্যানেলের বেধ 0 থেকে শুরু করে.2 মিমি থেকে 6.0 মিমি, এই পিসিবিগুলি নির্দিষ্ট মেডিকেল ডিভাইসের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যায়।

হাই লেয়ার পিসিবি পণ্যটি টেলিযোগাযোগ সরঞ্জাম যেমন রাউটার, সুইচ এবং সার্ভারগুলিতে ব্যবহারের জন্যও উপযুক্ত। উচ্চ গতির ডেটা সংক্রমণ পরিচালনা করার ক্ষমতা সহ,এই পিসিবিগুলি টেলিযোগাযোগ সরঞ্জামগুলির কর্মক্ষমতা এবং নির্ভরযোগ্যতা উন্নত করতে সহায়তা করতে পারে.

রোহস সম্মত এবং এফআর -4 উপাদান দিয়ে তৈরি, উচ্চ স্তর পিসিবিগুলি স্মার্টফোন, ট্যাবলেট এবং ল্যাপটপগুলির মতো ভোক্তা ইলেকট্রনিক্সের জন্যও উপযুক্ত।এই বোর্ড প্রতিটি ডিভাইসের নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যাবে, সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

সংক্ষেপে, হাই লেয়ার পিসিবি পণ্যটি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে উচ্চ কার্যকারিতা, নির্ভরযোগ্যতা এবং ঘনত্ব অপরিহার্য।এবং একটি বোর্ড বেধ যা 0 থেকে শুরু হয়.2 মিমি থেকে 6.0 মিমি, এই পিসিবিগুলি অটোমোটিভ, এয়ারস্পেস, মেডিকেল, টেলিযোগাযোগ এবং ভোক্তা ইলেকট্রনিক্স সহ একাধিক শিল্পে ব্যবহারের জন্য উপযুক্ত।

কাস্টমাইজেশনঃ

আমাদের উচ্চ স্তর PCB পণ্য আপনার নির্দিষ্ট চাহিদা অনুসারে কাস্টমাইজ করা যেতে পারে। আমরা নিম্নলিখিত কাস্টমাইজেশন সেবা প্রদানঃ

• সিল্কক্রিন রঙঃ সাদা, কালো, হলুদ
• বোর্ড বেধঃ 0.2mm থেকে 6.0mm
• তামার বেধ: 1/3 ওনস থেকে 2 ওনস
• সারফেস ফিনিসঃ HASL, ENIG, OSP, নিমজ্জন সিলভার, নিমজ্জন টিন
• সোল্ডার মাস্ক রঙঃ সবুজ, নীল, কালো, লাল, হলুদ, সাদা

আমাদের হাই লেয়ার মাল্টি-লেভেল PCB, যাকে হাই লেয়ার প্রিন্টেড ওয়্যারিং বোর্ডও বলা হয়, উচ্চ ঘনত্বের ইন্টারকানেকশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। আমাদের কাস্টমাইজেশন পরিষেবাগুলির সাথে,আমরা আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে একটি PCB তৈরি করতে পারেন.

সহায়তা ও সেবা:

উচ্চ স্তর PCB পণ্য মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করার জন্য প্রযুক্তিগত সহায়তা এবং সেবা প্রদান করে। আমাদের বিশেষজ্ঞদের দল সাহায্য প্রদানের জন্য উপলব্ধঃ

• ডিজাইন পর্যালোচনা এবং অপ্টিমাইজেশন
• উপাদান নির্বাচন
• উত্পাদন প্রক্রিয়া নির্দেশিকা
• পরীক্ষা ও মান নিয়ন্ত্রণ
• কাস্টমাইজেশন এবং কাস্টমাইজেশন সেবা

আমরা আমাদের গ্রাহকদের উচ্চ মানের পণ্য এবং একটি ইতিবাচক গ্রাহক অভিজ্ঞতা প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের উচ্চ স্তর PCB পণ্য সম্পর্কিত কোন প্রযুক্তিগত সহায়তা বা সেবা চাহিদা জন্য আমাদের সাথে যোগাযোগ করুন।

প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

হাই লেয়ার পিসিবি পণ্যটি একটি শক্ত কার্ডবোর্ড বাক্সে প্যাকেজ করা হবে যাতে এটি নিরাপদে পৌঁছে যায়।প্রতিটি PCB বোর্ড পৃথকভাবে অ্যান্টি-স্ট্যাটিক উপাদান মধ্যে আবৃত করা হবে স্ট্যাটিক বিদ্যুৎ থেকে কোনো ক্ষতি প্রতিরোধ করতে.

পণ্য পরিবহনঃ

আমরা আমাদের হাই লেয়ার পিসিবি পণ্যের জন্য বিশ্বব্যাপী শিপিং অফার করি। আমাদের স্ট্যান্ডার্ড শিপিং পদ্ধতিটি নির্ভরযোগ্য কুরিয়ার পরিষেবাগুলির মাধ্যমে, গ্রাহকের কাছে সরবরাহিত ট্র্যাকিং তথ্য সহ।যদি দ্রুত শিপিং প্রয়োজন হয়, দয়া করে আমাদের গ্রাহক সেবা দলের সাথে যোগাযোগ করুন দ্রুত ডেলিভারি করার ব্যবস্থা করার জন্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

হাই লেয়ার পিসিবি (প্রিন্টেড সার্কিট বোর্ড) হল একটি সার্কিট বোর্ড যা পরিবাহী উপাদানের 4 টিরও বেশি স্তর রয়েছে। এটি এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা জটিলতা এবং ঘনত্বের উচ্চ স্তরের প্রয়োজন।

উচ্চ স্তর PCB এর সর্বোচ্চ স্তর সংখ্যা 30।

উচ্চ স্তরীয় পিসিবি এর সুবিধাগুলির মধ্যে রয়েছে উচ্চতর ঘনত্ব, ছোট আকার, আরও ভাল সংকেতের গুণমান এবং কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) ।

হাই লেয়ার পিসিবি-র জন্য ন্যূনতম অর্ডার পরিমাণ ৫টি।

উচ্চ স্তরীয় পিসিবিগুলির জন্য লিড সময় অর্ডারের জটিলতা এবং পরিমাণের উপর নির্ভর করে। সাধারণত, এটি একটি স্ট্যান্ডার্ড অর্ডারের জন্য 7-10 দিন সময় নেয়।
