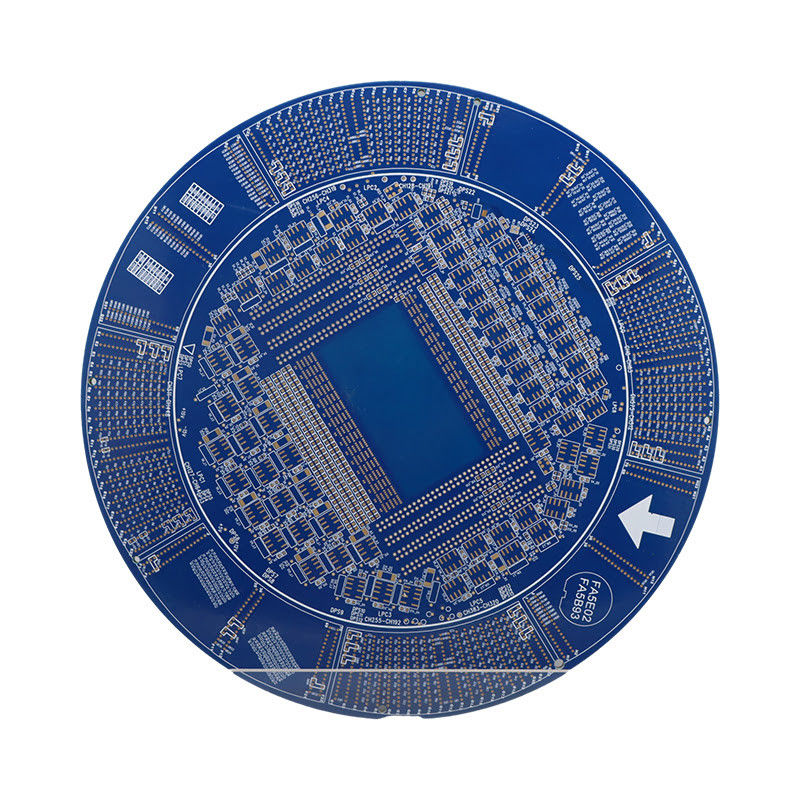

নিমজ্জন সিলভার হাই লেয়ার পিসিবি মাল্টি লেয়ার সার্কিট বোর্ড ওএসপি পৃষ্ঠ

পণ্যের বর্ণনাঃ

উচ্চ স্তরের পিসিবি, যা উপরের স্তরের মুদ্রিত সার্কিট্রি বা উচ্চ তল সার্কিট বোর্ড নামেও পরিচিত, এটি উন্নত সার্কিট ডিজাইনের জন্য ডিজাইন করা একটি উচ্চতর মুদ্রিত তারের বোর্ড।

হাই লেয়ার পিসিবি একটি উচ্চ স্তর সংখ্যা গর্বিত, এটি জটিল এবং উচ্চ কর্মক্ষমতা ইলেকট্রনিক ডিভাইসের জন্য আদর্শ করে তোলে।এই PCB উচ্চ গতির সংকেত পরিচালনা করতে সক্ষম এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে.

হাই লেয়ার পিসিবি এর মূল বৈশিষ্ট্যগুলির মধ্যে একটি হ'ল এর প্রতিবন্ধকতা নিয়ন্ত্রণ। এটি সার্কিটের বৈদ্যুতিক বৈশিষ্ট্যগুলি বজায় রাখার বিষয়টি নিশ্চিত করে,সিগন্যালের হস্তক্ষেপকে কমিয়ে আনা এবং সর্বোত্তম কর্মক্ষমতা নিশ্চিত করা.

হাই লেয়ার পিসিবি এছাড়াও RoHS অনুগত, পরিবেশগত এবং নিরাপত্তা প্রবিধান পূরণ করে। এটি ইলেকট্রনিক ডিভাইসের জন্য একটি টেকসই এবং নিরাপদ পছন্দ করে তোলে।

যখন এটি লাইন প্রস্থ এবং দূরত্ব আসে, উচ্চ স্তর PCB উভয় জন্য সর্বনিম্ন 3 মিলি উচ্চ সঙ্গে বার সেট করে। এই আরো সুনির্দিষ্ট এবং কম্প্যাক্ট সার্কিটারি অনুমতি দেয়,ক্ষুদ্র ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত.

হাই লেয়ার পিসিবি জন্য সোল্ডার মাস্ক রঙ বিকল্প সবুজ, নীল, কালো, লাল, হলুদ, এবং সাদা অন্তর্ভুক্ত।এটি কেবল সৌন্দর্যের আবেদন যোগ করে না বরং বিভিন্ন সার্কিটের সনাক্তকরণ এবং সংগঠনেও সহায়তা করে.

সংক্ষেপে, হাই লেয়ার পিসিবি একটি শীর্ষ-লাইন পণ্য যা উচ্চ স্তর গণনা, প্রতিবন্ধকতা নিয়ন্ত্রণ, RoHS সম্মতি এবং সঠিক লাইন প্রস্থ এবং ব্যবধান সরবরাহ করে।এর উন্নত সার্কিট ডিজাইন এটিকে চাহিদাপূর্ণ ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চতর পছন্দ করে তোলে, যা ইঞ্জিনিয়ার এবং ডিজাইনারদের জন্য এটি একটি পছন্দসই বিকল্প।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ উচ্চ স্তর PCB
• সোল্ডার মাস্ক ক্লিয়ারেন্সঃ 0.1 মিমি
• পৃষ্ঠতল সমাপ্তিঃ
  • HASL
  • এনআইজি
  • ওএসপি
  • নিমজ্জন সিলভার
  • নিমজ্জন টিন
• নেতৃত্বের সময়ঃ 3-5 দিন
• সিল্কস্ক্রিন রঙঃ
  • সাদা
  • কালো
  • হলুদ
• উপাদানঃ FR-4

মূল বৈশিষ্ট্য:

• উন্নত স্তর PCB নকশা
• উচ্চতর মুদ্রিত ওয়্যারিং বোর্ড
• উচ্চমানের পিসিবি উপাদান
• সুনির্দিষ্ট সার্কিট জন্য পাতলা সোল্ডার মাস্ক ক্লিয়ারেন্স
• নির্দিষ্ট প্রয়োজনের জন্য বিভিন্ন পৃষ্ঠতল সমাপ্তি বিকল্প
• দক্ষ উৎপাদন জন্য সংক্ষিপ্ত নেতৃত্বের সময়
• ব্র্যান্ডিংয়ের উদ্দেশ্যে কাস্টমাইজযোগ্য সিল্কস্ক্রিন রঙ
• নির্ভরযোগ্য পারফরম্যান্সের জন্য টেকসই FR-4 উপাদান

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

হাই লেয়ার পিসিবি, যা অ্যাডভান্সড লেয়ার পিসিবি নামেও পরিচিত, এটি একটি পরিশীলিত ল্যামিনেট বোর্ড যা উচ্চ-পারফরম্যান্স ইলেকট্রনিক ডিভাইসগুলির জন্য ডিজাইন করা হয়েছে।এর এলিট স্তর সার্কিট বোর্ড এবং উচ্চ ঘনত্বের ইন্টারকানেক্ট প্রযুক্তির সাথে, এই পণ্যটি শিল্পের মধ্যে একটি জনপ্রিয় পছন্দ হয়ে উঠেছে যা সর্বোচ্চ স্তরের নির্ভুলতা এবং নির্ভরযোগ্যতার প্রয়োজন।

উচ্চ স্তরীয় পিসিবি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত উচ্চ-গতির সংকেত সংক্রমণ এবং জটিল সার্কিট্রিগুলির চাহিদা রয়েছে। সর্বাধিক সাধারণ অ্যাপ্লিকেশন পরিস্থিতিগুলির মধ্যে কয়েকটি হ'লঃ

• যোগাযোগ শিল্প:হাই লেয়ার পিসিবিগুলি রুটার, সুইচ এবং হাবের মতো ডিভাইসে উচ্চ-গতির ডেটা ট্রান্সমিশনের জন্য যোগাযোগ শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
• অটোমোবাইল শিল্প:আধুনিক যানবাহনে ইলেকট্রনিক উপাদানগুলির ক্রমবর্ধমান ব্যবহারের সাথে সাথে, উচ্চ স্তরের পিসিবিগুলি উন্নত ড্রাইভার সহায়তা সিস্টেম, ইনফোটেন্টেইনমেন্ট সিস্টেম এবং অন্যান্য বৈদ্যুতিন নিয়ন্ত্রণ ইউনিটগুলিতে ব্যবহৃত হয়।
• এয়ারস্পেস ইন্ডাস্ট্রি:হাই লেয়ার পিসিবি এয়ারস্পেস শিল্পে অপরিহার্য, যেখানে বিমান এবং মহাকাশযানগুলিতে নেভিগেশন, যোগাযোগ এবং নিয়ন্ত্রণ সিস্টেমের জন্য উচ্চ-কার্যকারিতা ইলেকট্রনিক ডিভাইস প্রয়োজন।
• চিকিৎসা শিল্প:চিকিৎসা শিল্পে, উচ্চ স্তরের পিসিবিগুলি মেডিকেল সরঞ্জাম যেমন এমআরআই মেশিন, পেসমেকার এবং ডিফিব্রিলেটরগুলিতে ব্যবহৃত হয়, যেখানে নির্ভুলতা এবং নির্ভরযোগ্যতা সর্বাধিক গুরুত্বপূর্ণ।

হাই লেয়ার পিসিবি তার ব্যতিক্রমী গুণমান এবং উন্নত প্রযুক্তির জন্য পরিচিত। এর কয়েকটি মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ

• উচ্চ স্তর সংখ্যাঃনাম অনুসারে, হাই লেয়ার পিসিবিগুলির উচ্চ স্তরের সংখ্যা রয়েছে, যা 8 থেকে 24 স্তর পর্যন্ত। এটি জটিল সার্কিট্রি এবং উচ্চ ঘনত্বের আন্তঃসংযোগের অনুমতি দেয়,তাদের উন্নত ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত করা.
• তামার বেধঃউচ্চ স্তরীয় পিসিবিগুলি বিভিন্ন ডিজাইনের প্রয়োজনীয়তা পূরণের জন্য 1/3 ওনস থেকে 2 ওনস পর্যন্ত বিভিন্ন তামার বেধের বিকল্প সরবরাহ করে।
• সিল্কস্ক্রিন রঙঃহাই লেয়ার পিসিবিগুলির জন্য সিল্কস্ক্রিন রঙের বিকল্পগুলির মধ্যে সাদা, কালো এবং হলুদ অন্তর্ভুক্ত রয়েছে, নকশায় নমনীয়তা সরবরাহ করে এবং বোর্ডে বিভিন্ন উপাদান সনাক্ত করা সহজ করে তোলে।
• ন্যূনতম সোল্ডার মাস্ক ক্লিয়ারেন্সঃহাই লেয়ার পিসিবিগুলির সর্বনিম্ন লোডার মাস্ক ক্লিয়ারেন্স 0.1 মিমি, এমনকি ছোট উপাদানগুলির জন্যও সুনির্দিষ্ট এবং নির্ভুল লোডিং নিশ্চিত করে।
• প্রতিবন্ধকতা নিয়ন্ত্রণঃহাই লেয়ার পিসিবিগুলিতে প্রতিরোধ নিয়ন্ত্রণ প্রযুক্তির ব্যবহার স্থিতিশীল এবং নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত করে, যা এগুলিকে উচ্চ-গতির ডেটা সংক্রমণের জন্য উপযুক্ত করে তোলে।

বিভিন্ন শিল্পে উচ্চ পারফরম্যান্সের ইলেকট্রনিক ডিভাইসগুলির কার্যকারিতায় হাই লেয়ার পিসিবি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এর উন্নত প্রযুক্তি এবং ব্যতিক্রমী বৈশিষ্ট্যগুলির সাথে,এই পণ্যটি এমন শিল্পের জন্য একটি পছন্দ হয়ে উঠেছে যার জন্য যথার্থতা প্রয়োজনযখন উচ্চ ঘনত্বের ইন্টারকানেক্ট এবং জটিল সার্কিট্রিগুলির কথা আসে, তখন হাই লেয়ার পিসিবি বিশ্বব্যাপী প্রকৌশলী এবং ডিজাইনারদের জন্য শীর্ষ পছন্দ।

কাস্টমাইজেশনঃ

আমাদের উচ্চ স্তর PCB আপনার জটিল এবং উচ্চ কার্যকারিতা ইলেকট্রনিক ডিজাইন জন্য নিখুঁত সমাধান.আমরা আপনাকে একটি পরিশীলিত ল্যামিনেট বোর্ড সরবরাহ করতে পারি যা আপনার নির্দিষ্ট চাহিদা পূরণ করে.

• HASL (হট এয়ার সোল্ডার লেভেলিং)
• ENIG (Electroless Nickel Immersion Gold)
• ওএসপি (অর্গানিক সোল্ডারাবিলিটি কনজারভেটিভ)
• নিমজ্জন সিলভার
• নিমজ্জন টিন

আমাদের হাই লেয়ার পিসিবিগুলি 0.2 মিমি ন্যূনতম গর্তের আকারের সাথে ছোট এবং সুনির্দিষ্ট উপাদানগুলিকে সামঞ্জস্য করতে পারে। এটি আপনার ইলেকট্রনিক ডিভাইসগুলির জন্য বৃহত্তর নকশা নমনীয়তা এবং বর্ধিত কার্যকারিতা দেয়।

• সাদা
• কালো
• হলুদ

আমাদের হাই লেয়ার পিসিবিগুলি বিশেষভাবে উচ্চ ঘনত্ব এবং জটিল সার্কিট ডিজাইনের জন্য ডিজাইন করা হয়েছে, যার স্তর সংখ্যা 6 থেকে 40 স্তর পর্যন্ত।এটি আরও দক্ষতার সাথে স্থান ব্যবহার এবং উন্নত সংকেত অখণ্ডতার অনুমতি দেয়.

আমরা উন্নত উত্পাদন কৌশল এবং সরঞ্জাম ব্যবহার একটি ন্যূনতম লাইন প্রস্থ এবং 3 মিলি / 3 মিলি দূরত্ব অর্জন করতে. এই আপনার সার্কিট নকশা সুনির্দিষ্ট এবং সঠিক রুট নিশ্চিত,এর ফলে একটি উচ্চতর মুদ্রিত তারের বোর্ড.

আমাদের হাই লেয়ার পিসিবি কাস্টমাইজেশন সার্ভিসের মাধ্যমে, আপনি আপনার সবচেয়ে চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য উচ্চমানের এবং নির্ভরযোগ্য সার্কিট বোর্ড আশা করতে পারেন।আপনার নির্দিষ্ট প্রয়োজনীয়তা কিভাবে পূরণ করা যায় সে সম্পর্কে আরও জানতে আজই আমাদের সাথে যোগাযোগ করুন.

প্যাকেজিং এবং শিপিংঃ

উচ্চ স্তরীয় পিসিবি একটি সূক্ষ্ম ইলেকট্রনিক পণ্য যা গ্রাহকের কাছে নিরাপদে পৌঁছানোর জন্য বিশেষ প্যাকেজিং এবং শিপিংয়ের প্রয়োজন।এখানে আমরা প্যাকেজ এবং আমাদের উচ্চ স্তর PCBs জাহাজ নিতে পদক্ষেপ:

• প্রথমত, উচ্চ স্তরের পিসিবি-র সমস্ত উপাদানগুলি ভাল কাজের অবস্থায় রয়েছে তা নিশ্চিত করার জন্য সাবধানে পরিদর্শন এবং পরীক্ষা করা হয়।
• এর পর, পিসিবি একটি অ্যান্টি-স্ট্যাটিক ব্যাগে রাখা হয় যাতে স্ট্যাটিক বিদ্যুতের কারণে কোনও ক্ষতি না হয়।
• তারপর, পিসিবি একটি ফেনা আচ্ছাদিত বাক্সে স্থানান্তরিত হয় যা ট্রানজিট চলাকালীন cushioning এবং সুরক্ষা প্রদান করে।
• যদি পিসিবিতে কোন ভঙ্গুর উপাদান থাকে, তবে সেগুলি পৃথকভাবে বুদবুদ আবরণে আবৃত করা হয় এবং বাক্সে স্থাপন করা হয়।
• তারপর বাক্সটি টেপ দিয়ে সীলমোহর করা হয় এবং পণ্যের নাম এবং শিপিংয়ের তথ্য দিয়ে লেবেল করা হয়।

আমরা আমাদের উচ্চ স্তরের পিসিবিগুলি নিরাপদে এবং সময়মতো পৌঁছে দেওয়ার জন্য শিপিংয়ে খুব যত্নবান। এখানে আমাদের শিপিং প্রক্রিয়াঃ

• পণ্যটি একবার প্যাকেজ হয়ে গেলে, এটি আমাদের বিশ্বস্ত শিপিং অংশীদারকে হস্তান্তর করা হয়।
• আমাদের শিপিং পার্টনার গ্রাহকের ঠিকানায় পণ্য পৌঁছে দেওয়ার জন্য নিরাপদ এবং নির্ভরযোগ্য পরিবহন পদ্ধতি ব্যবহার করে।
• আমরা গ্রাহককে একটি ট্র্যাকিং নম্বর প্রদান করি যাতে তারা তাদের চালানের অবস্থা পর্যবেক্ষণ করতে পারে।
• প্রসবের সময়, গ্রাহকের স্বাক্ষর সরবরাহ নিশ্চিত করার জন্য এবং পণ্যটি ভাল অবস্থায় পাওয়া যায় তা নিশ্চিত করার জন্য প্রয়োজন হয়।

আমাদের সাবধানে প্যাকেজিং এবং নির্ভরযোগ্য শিপিং পদ্ধতির সাথে, গ্রাহকরা বিশ্বাস করতে পারেন যে তাদের উচ্চ স্তর PCBs নিখুঁত অবস্থায় আসবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

• ডিজাইনের নমনীয়তা বৃদ্ধিঃ উচ্চ স্তরের পিসিবিগুলি উচ্চ স্তরের সংখ্যার কারণে আরও জটিল এবং কমপ্যাক্ট ডিজাইনের অনুমতি দেয়।
• উন্নত সংকেত অখণ্ডতাঃ আরও স্তর সহ, সংকেতগুলির মধ্যে কম ক্রসস্টক এবং হস্তক্ষেপ রয়েছে, যার ফলে সামগ্রিক পারফরম্যান্স আরও ভাল হয়।
• উচ্চতর ঘনত্বঃ উচ্চ স্তরের পিসিবিগুলি একটি ছোট এলাকায় আরও উপাদানগুলিকে আচ্ছাদন করতে পারে, যা তাদের ক্ষুদ্রায়িত ডিভাইসের জন্য আদর্শ করে তোলে।
• তাপীয় ব্যবস্থাপনা আরও ভালঃ অতিরিক্ত স্তরগুলি তাপ অপসারণের জন্য আরও বেশি জায়গা সরবরাহ করে, তাপমাত্রা নিয়ন্ত্রণ এবং নির্ভরযোগ্যতা নিশ্চিত করে।
• গোলমাল হ্রাসঃ একাধিক স্তরগুলি শেল্ড হিসাবে কাজ করে, গোলমালের মাত্রা হ্রাস করে এবং সংকেতের গুণমান উন্নত করে।

• সিগন্যাল অখণ্ডতাঃ উচ্চমানের যোগাযোগ বজায় রাখতে সিগন্যালগুলির মধ্যে নকশাটি ন্যূনতম হস্তক্ষেপ নিশ্চিত করা উচিত।
• তাপীয় ব্যবস্থাপনাঃ তাপকে কার্যকরভাবে ছড়িয়ে দেওয়ার জন্য উপাদানগুলির পর্যাপ্ত দূরত্ব এবং সঠিক অবস্থান বিবেচনা করা উচিত।
• বিদ্যুৎ বিতরণঃ বিদ্যুৎ বিতরণ নেটওয়ার্কটি যত্ন সহকারে ডিজাইন করা উচিত যাতে সমস্ত উপাদানকে স্থিতিশীল এবং পর্যাপ্ত শক্তি সরবরাহ করা যায়।
• ক্রসস্টকঃ সিগন্যালগুলির মধ্যে ক্রসস্টককে হ্রাস করার জন্য ব্যবস্থা নেওয়া উচিত, যেমন গ্রাউন্ড প্লেন এবং সিগন্যাল রুটিং কৌশল ব্যবহার করা।
• উত্পাদনযোগ্যতাঃ ব্যয় হ্রাস এবং উচ্চ মানের আউটপুট নিশ্চিত করার জন্য দক্ষ উত্পাদনের জন্য নকশাটি অনুকূল করা উচিত।
