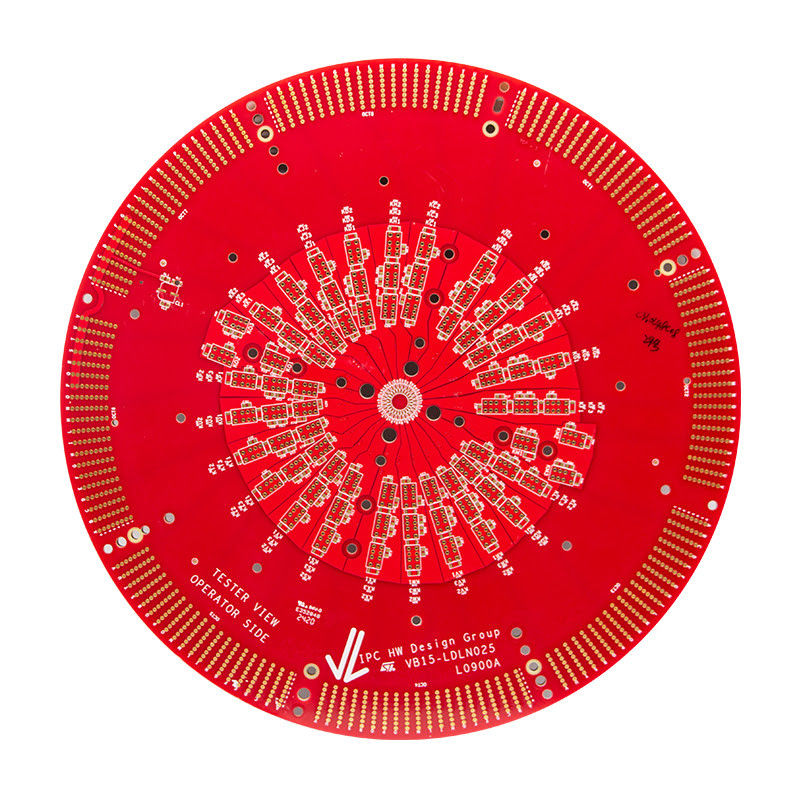

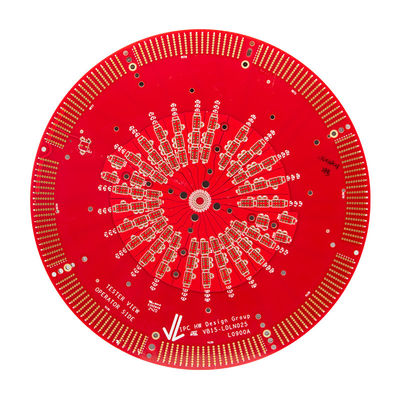

HASL সারফেস ফিনিস পিসিবি প্রিন্টেড সার্কিট বোর্ড উচ্চ স্তর FR-4 উপাদান

পণ্যের বর্ণনাঃ

হাই লেয়ার পিসিবি একটি উচ্চমানের প্রিন্টেড বোর্ড যা উন্নত ইলেকট্রনিক ডিভাইসের চাহিদা মেটাতে ডিজাইন করা হয়েছে। এই উচ্চমানের পণ্যটি FR-4 উপাদান দিয়ে তৈরি করা হয়,আপনার ইলেকট্রনিক প্রকল্পগুলির জন্য স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করা.

আমাদের হাই লেয়ার পিসিবি একটি হাই-লেয়ার ডিজাইনের গর্ব করে যা সার্কিটরির একাধিক স্তরকে অনুমতি দেয়, এটি জটিল এবং উচ্চ-গতির ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।এই উন্নত নকশাটি আরও ভাল সংকেত অখণ্ডতা নিশ্চিত করে এবং হস্তক্ষেপ হ্রাস করে, যার ফলে উচ্চতর পারফরম্যান্স।

প্রতিবন্ধকতা নিয়ন্ত্রণ প্রযুক্তির ব্যবহারের সাথে, আমাদের উচ্চ স্তর PCB সার্কিটের বৈদ্যুতিক বৈশিষ্ট্য উপর সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে। এই ধারাবাহিক এবং সঠিক সংকেত সংক্রমণ অনুমতি দেয়,আপনার ইলেকট্রনিক ডিভাইসের উচ্চমানের এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা।

মাইক্রোস্কোপিক ডিজাইনের জন্য ক্ষুদ্রতম গর্তের আকার 0.2 মিমি

আমাদের হাই লেয়ার পিসিবি ডিজাইন করা হয়েছে 0.2 মিমি এর সর্বনিম্ন গর্তের আকারের সাথে, যা সূক্ষ্ম নকশাগুলি সঠিকভাবে বাস্তবায়নের অনুমতি দেয়।এটি পারফরম্যান্সে আপস না করেই কমপ্যাক্ট এবং উচ্চ ঘনত্বের ইলেকট্রনিক ডিভাইস তৈরি করতে সক্ষম করে.

ন্যূনতম সুরক্ষার জন্য 0.1 মিমি সোল্ডার মাস্ক ক্লিয়ারেন্স

উচ্চ নির্ভুলতা এবং জটিল নকশা ছাড়াও, আমাদের হাই লেয়ার পিসিবি 0.1 মিমি ন্যূনতম সোল্ডার মাস্ক ক্লিয়ারেন্সও সরবরাহ করে।এটি সোল্ডার ব্রিজিংয়ের বিরুদ্ধে সর্বোত্তম সুরক্ষা প্রদান করে এবং আপনার ইলেকট্রনিক ডিভাইসগুলির নির্ভরযোগ্যতা এবং দীর্ঘায়ু নিশ্চিত করে.

গুণমান নিশ্চিতকরণের জন্য উন্নত উৎপাদন

আমাদের হাই লেয়ার পিসিবি উন্নত উৎপাদন কৌশল এবং অত্যাধুনিক সরঞ্জাম ব্যবহার করে তৈরি করা হয়।এটি সর্বোচ্চ স্তরের মান নিয়ন্ত্রণ নিশ্চিত করে এবং নিশ্চিত করে যে প্রতিটি পণ্য আমাদের কঠোর শ্রেষ্ঠত্বের মান পূরণ করে.

আজই আপনার উচ্চ স্তরের পিসিবি পান

যখন উচ্চমানের PCB এর কথা আসে, আমাদের উচ্চ স্তর PCB ইলেকট্রনিক্স শিল্পের পেশাদারদের জন্য শীর্ষ পছন্দ। এর উন্নত নকশা, মানের উপকরণ, এবং নির্ভুলতা নিয়ন্ত্রণের সাথে,এটি আপনার উচ্চ-কার্যকারিতা ইলেকট্রনিক্স প্রকল্পের জন্য নিখুঁত সমাধানএখনই অর্ডার করুন এবং আমাদের হাই লেয়ার পিসিবি দিয়ে গুণমান এবং পারফরম্যান্সের পার্থক্য অনুভব করুন।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ উচ্চ স্তর PCB
• সোল্ডার মাস্ক রঙঃ
  • সবুজ
  • নীল
  • কালো
  • লাল
  • হলুদ
  • সাদা
• স্তর সংখ্যাঃ উচ্চ স্তর
• পৃষ্ঠতল সমাপ্তিঃ
  • HASL
  • এনআইজি
  • ওএসপি
  • নিমজ্জন সিলভার
  • নিমজ্জন টিন
• তামার বেধ: 1/3 ওনস থেকে 2 ওনস
• ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
• প্রধান বৈশিষ্ট্যঃ
  • উচ্চ স্তরের প্রিন্ট সার্কিট বোর্ড
  • উপরের স্তর মুদ্রিত বোর্ড
  • প্রিমিয়াম স্তরের পিসিবি

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

উচ্চ স্তরের পিসিবি, যা সুপ্রিম প্রিন্টেড ওয়্যারিং বোর্ড নামেও পরিচিত, এটি একটি প্রিন্টেড সার্কিট বোর্ড যা যথার্থ ইলেকট্রনিক্স এবং উচ্চ-গতির সংকেত সংক্রমণের জন্য ডিজাইন করা হয়েছে।এটি ইলেকট্রনিক্স শিল্পে একটি অপরিহার্য উপাদান হয়ে উঠেছেএটি বিভিন্ন ইলেকট্রনিক ডিভাইসের জন্য একটি নির্ভরযোগ্য এবং দক্ষ প্ল্যাটফর্ম সরবরাহ করে।

তার উন্নত বৈশিষ্ট্য এবং ক্ষমতা সঙ্গে, উচ্চ স্তর PCB ব্যাপকভাবে বিভিন্ন অ্যাপ্লিকেশন এবং দৃশ্যকল্প ব্যবহৃত হয়। এর সবচেয়ে সাধারণ অ্যাপ্লিকেশন এবং দৃশ্যাবলী কিছু ঘনিষ্ঠভাবে তাকান যাকঃ

উচ্চ স্তরের পিসিবি প্রায়শই স্মার্টফোন, ল্যাপটপ এবং গেমিং কনসোলের মতো উচ্চ-শেষের বৈদ্যুতিন ডিভাইসে শীর্ষ স্তরের মুদ্রিত বোর্ড হিসাবে ব্যবহৃত হয়।এর উন্নত নকশা এবং নির্মাণ এই উন্নত ডিভাইসগুলির জন্য এটিকে নিখুঁত পছন্দ করেহাই লেয়ার পিসিবি এর উচ্চ গতির সিগন্যাল ট্রান্সমিশন পরিচালনা করার ক্ষমতা এবং এর সুনির্দিষ্ট তারের এই ডিভাইসগুলির মসৃণ কার্যকারিতা নিশ্চিত করে।

শিল্প খাতে, উচ্চ স্তরের পিসিবি সরঞ্জাম এবং যন্ত্রপাতিগুলিতে উপরের স্তরের মুদ্রিত সার্কিট্রি হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।এর উচ্চ মানের নির্মাণ এবং নির্ভরযোগ্য কর্মক্ষমতা এটি শিল্প অ্যাপ্লিকেশন জন্য আদর্শ পছন্দ করে তোলে. উচ্চ স্তরের পিসিবি চরম তাপমাত্রা, কম্পন এবং অন্যান্য কঠোর অবস্থার প্রতিরোধ করতে পারে, যা এটি বিভিন্ন শিল্প সেটিংসে ব্যবহারের জন্য উপযুক্ত করে তোলে।

হাই লেয়ার পিসিবি এর আরেকটি গুরুত্বপূর্ণ অ্যাপ্লিকেশন হল মেডিকেল ইন্ডাস্ট্রি।এর সুনির্দিষ্ট তারের এবং উচ্চ গতির সংকেত সংক্রমণ ক্ষমতা এটিকে আল্ট্রাসাউন্ড মেশিনের মতো চিকিৎসা সরঞ্জামগুলির জন্য নিখুঁত পছন্দ করে তোলেহাই লেয়ার পিসিবি এর জটিল এবং সংবেদনশীল তথ্য পরিচালনা করার ক্ষমতা এটিকে সুনির্দিষ্ট চিকিৎসা সরঞ্জামগুলির একটি অপরিহার্য উপাদান করে তোলে।

হাই লেয়ার পিসিবি 5 জি এবং ফাইবার অপটিক নেটওয়ার্কগুলির মতো উচ্চ-গতির যোগাযোগ নেটওয়ার্কগুলিতেও ব্যাপকভাবে ব্যবহৃত হয়।এর উচ্চ গতির সংকেত সংক্রমণ পরিচালনা করার ক্ষমতা এবং এর কম সংকেত ক্ষতি এই নেটওয়ার্কগুলির জন্য পছন্দসই পছন্দ করেহাই লেয়ার পিসিবি এর নকশা দ্রুত ডেটা ট্রান্সফারেরও অনুমতি দেয়, যা এই নেটওয়ার্কগুলির সুষ্ঠু কার্যকারিতা জন্য অত্যন্ত গুরুত্বপূর্ণ।

এয়ারস্পেস এবং প্রতিরক্ষা শিল্পে, উচ্চ স্তর PCB বিভিন্ন ইলেকট্রনিক সিস্টেম এবং সরঞ্জামগুলির কার্যকারিতায় একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এর উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা এটি বিমানে ব্যবহারের জন্য আদর্শ পছন্দ করে তোলেউচ্চ স্তরের PCB এর চরম অবস্থার প্রতিরোধ ক্ষমতা এবং এর সুনির্দিষ্ট তারের এই অ্যাপ্লিকেশনগুলির জন্য এটি অপরিহার্য করে তোলে।

উপসংহারে, উচ্চ স্তর PCB এর সোল্ডার মাস্ক রং, সবুজ, নীল, কালো, লাল, হলুদ, এবং সাদা সহ, তার ন্যূনতম গর্ত আকার 0.2mm, বোর্ড বেধ 0.2mm থেকে 6.0mm,এবং ন্যূনতম সিল্কস্ক্রিন ক্লিয়ারান্স এবং সোল্ডার মাস্ক ক্লিয়ারান্স ০যথাক্রমে.১৫ মিমি এবং ০.১ মিমি, এটিকে বৈদ্যুতিন শিল্পে বহুমুখী এবং অত্যন্ত চাহিদাপূর্ণ পণ্য করে তোলে।এর অ্যাপ্লিকেশন এবং দৃশ্য উচ্চ-শেষ ভোক্তা ইলেকট্রনিক্স থেকে সমালোচনামূলক শিল্প ও চিকিৎসা সরঞ্জাম পর্যন্ত বিস্তৃত, যা সুনির্দিষ্ট ইলেকট্রনিক্স এবং উচ্চ-গতির সংকেত সংক্রমণের জগতে এর গুরুত্ব এবং প্রভাবকে প্রমাণ করে।

কাস্টমাইজেশনঃ

হাই লেয়ার পিসিবি তে, আমরা উচ্চমানের প্রিন্টেড সার্কিট বোর্ডের জন্য শীর্ষস্থানীয় কাস্টমাইজেশন সেবা প্রদান করি।আমাদের বিশেষজ্ঞদের দল আপনাকে আপনার নির্দিষ্ট চাহিদার জন্য সর্বোত্তম মানের এবং কর্মক্ষমতা প্রদানের জন্য নিবেদিত.

• সোল্ডার মাস্ক রঙঃসবুজ, নীল, কালো, লাল, হলুদ, সাদা
• ক্ষুদ্রতম গর্তের আকারঃ0.২ মিমি
• ন্যূনতম লাইন প্রস্থ/স্পেসিংঃ৩ মিলি/৩ মিলি
• তামার বেধঃ১/৩ ওজ থেকে ২ ওজ
• স্তর সংখ্যাঃউচ্চ স্তর

আমাদের উচ্চমানের প্রিন্টেড সার্কিট বোর্ডের সাহায্যে, আমরা আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজেশন বিকল্পগুলির বিস্তৃত পরিসর সরবরাহ করি।

আমাদের কাস্টমাইজেশন পরিষেবাগুলির মধ্যে রয়েছেঃ

• কাস্টম সোল্ডার মাস্ক রঙ বিকল্প
• ছোট গর্তের আকারের বিকল্প
• সংকীর্ণ লাইন প্রস্থ এবং দূরত্ব বিকল্প
• তামার ঘনত্ব বা পাতলা বেধের বিকল্প
• অতিরিক্ত স্তর অপশন

অভিজ্ঞ প্রকৌশলীদের আমাদের দল আপনার অনন্য চাহিদা বুঝতে এবং আপনার উচ্চ গ্রেড PCB জন্য সেরা সমাধান প্রদান করতে আপনার সাথে ঘনিষ্ঠভাবে কাজ করবে।

আপনার কাস্টমাইজেশন প্রয়োজনের জন্য হাই লেয়ার পিসিবি বেছে নেওয়ার অর্থ মানের, নির্ভরযোগ্যতা এবং কর্মক্ষমতা বেছে নেওয়া। আমাদের বেছে নেওয়ার কয়েকটি মূল কারণগুলির মধ্যে রয়েছেঃ

• সুনির্দিষ্ট এবং নির্ভুলতার জন্য সর্বশেষ প্রযুক্তি এবং সরঞ্জাম
• সর্বোচ্চ মানের মান নিশ্চিত করার জন্য কঠোর মান নিয়ন্ত্রণ প্রক্রিয়া
• উচ্চ স্তরের পিসিবিগুলিতে বিস্তৃত জ্ঞান সহ অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের দল
• কাস্টমাইজড পণ্যগুলির দক্ষ এবং সময়মত বিতরণ
• মানের উপর আপস না করে প্রতিযোগিতামূলক মূল্য নির্ধারণ

আপনার উচ্চ-গ্রেডের পিসিবি প্রয়োজনের জন্য আপনাকে সেরা কাস্টমাইজেশন পরিষেবা সরবরাহ করার জন্য আমাদের বিশ্বাস করুন। আপনার প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং আমাদের পরিষেবার জন্য একটি উদ্ধৃতি পেতে আজই আমাদের সাথে যোগাযোগ করুন।

প্যাকেজিং এবং শিপিংঃ

উত্পাদন এবং পরীক্ষার পরে, গ্রাহকের কাছে এর নিরাপদ বিতরণ নিশ্চিত করার জন্য উচ্চ স্তরের পিসিবি সাবধানে প্যাকেজ করা হবে। প্যাকেজিং প্রক্রিয়া নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত করেঃ

• প্রথমে, পিসিবিকে অ্যান্টি-স্ট্যাটিক বুদবুদ আবরণে আবৃত করা হবে যাতে এটি কোনও বৈদ্যুতিন স্ট্যাটিক স্রাব থেকে রক্ষা পায়।
• পরবর্তী, প্যাকেজ করা পিসিবি একটি শক্ত কার্ডবোর্ড বাক্সে রাখা হবে।
• বক্সটি ফোম বা অন্যান্য মোচিং উপকরণ দিয়ে ভরা হবে যাতে ট্রানজিট চলাকালীন পিসিবি সরানো যায় না।
• অবশেষে, বাক্সটি সিল করা হবে এবং গ্রাহকের শিপিংয়ের তথ্য দিয়ে লেবেল করা হবে।

একবার প্যাকেজ করা হলে, হাই লেয়ার পিসিবি নির্ভরযোগ্য শিপিং পদ্ধতি ব্যবহার করে গ্রাহকের কাছে প্রেরণ করা হবে। শিপিং প্রক্রিয়া নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত করেঃ

• প্যাকেজটি একটি সুরক্ষিত এবং জলবায়ু নিয়ন্ত্রিত শিপিং কন্টেইনারে লোড করা হবে।
• কনটেইনারটি নিকটতম বিমানবন্দর বা সমুদ্র বন্দরে পরিবহন করা হবে।
• বিমানবন্দর বা সমুদ্র বন্দরে, প্যাকেজটি গন্তব্যের উপর নির্ভর করে একটি বিমান, জাহাজ বা ট্রাকে লোড করা হবে।
• ট্রানজিট চলাকালীন, প্যাকেজটি যথাসময়ে এবং নিরাপদে পৌঁছানোর জন্য ট্র্যাক করা হবে এবং পর্যবেক্ষণ করা হবে।
• ডেলিভারির পর, গ্রাহককে প্যাকেজটি গ্রহণের জন্য স্বাক্ষর করতে হবে।

আমাদের সাবধানে প্যাকেজিং এবং নির্ভরযোগ্য শিপিং পদ্ধতির সাথে, আমরা গ্যারান্টি দিচ্ছি যে উচ্চ স্তর PCB তার গন্তব্যে নিখুঁত অবস্থায় আসবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

• প্রশ্ন: হাই লেয়ার পিসিবিতে সাধারণত কতটি স্তর থাকে?
• উত্তরঃ উচ্চ স্তরের পিসিবিতে সাধারণত 4 টিরও বেশি স্তর থাকে তবে ডিজাইনের জটিলতার উপর নির্ভর করে 20 টি বা তারও বেশি স্তর থাকতে পারে।
• প্রশ্ন: হাই লেয়ার পিসিবি ব্যবহারের সুবিধা কী?
• উত্তরঃ উচ্চ স্তরের পিসিবি ইলেকট্রনিক উপাদানগুলির বৃহত্তর ঘনত্ব, সামগ্রিক পিসিবি আকার এবং ওজন হ্রাস এবং আরও ভাল সংকেত অখণ্ডতা এবং কর্মক্ষমতা দেয়।
• প্রশ্ন: উচ্চ স্তরের পিসিবি সাধারণত কোন ধরণের ইলেকট্রনিক ডিভাইসে ব্যবহৃত হয়?
• উত্তরঃ উচ্চ স্তরের পিসিবি সাধারণত উচ্চ প্রযুক্তির ইলেকট্রনিক ডিভাইস যেমন স্মার্টফোন, ট্যাবলেট, কম্পিউটার এবং চিকিত্সা সরঞ্জামগুলিতে ব্যবহৃত হয়।
• প্রশ্ন: উচ্চ স্তরীয় পিসিবি এর সাধারণ বেধ কত?
• উঃ হাই লেয়ার পিসিবি এর সাধারণ বেধ 0.062 থেকে 0.093 ইঞ্চি (1.57 থেকে 2.36 মিলিমিটার) এর মধ্যে।
