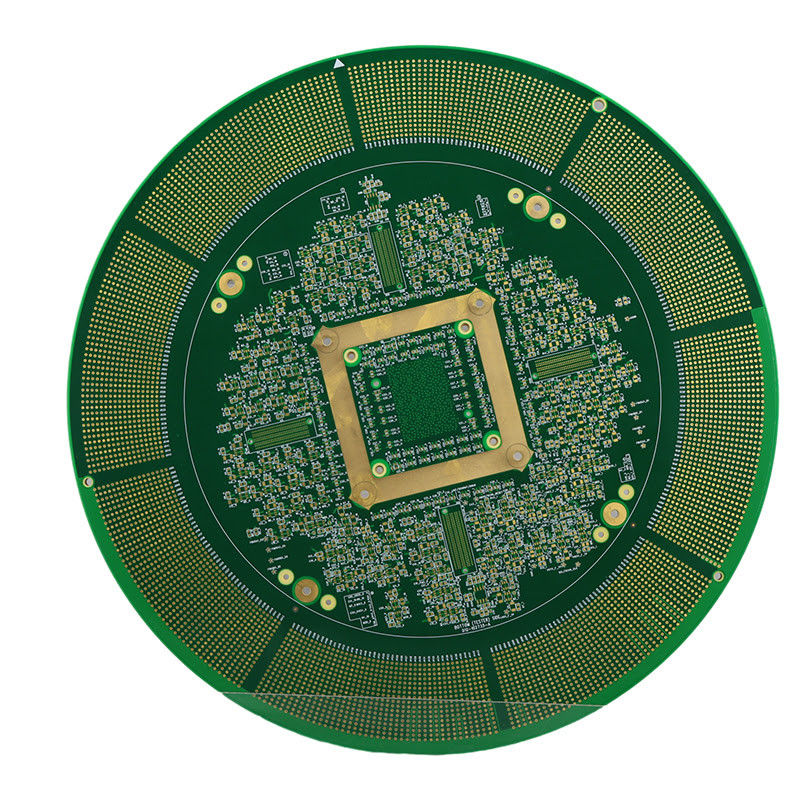

উচ্চ ঘনত্ব ইন্টারকানেক্ট উচ্চ স্তর PCB 0.1 মিমি মিনিট সোল্ডার মাস্ক ক্লিয়ারেন্স

পণ্যের বর্ণনাঃ

বৈশিষ্ট্যঃ

• পণ্যের নামঃউচ্চ স্তরের পিসিবি
• স্তর সংখ্যাঃউচ্চ স্তর
• সোল্ডার মাস্ক রঙঃসবুজ, নীল, কালো, লাল, হলুদ, সাদা
• প্রতিবন্ধকতা নিয়ন্ত্রণঃহ্যাঁ।
• ন্যূনতম লাইন প্রস্থ/স্পেসিংঃ৩ মিলি/৩ মিলি
• তামার বেধঃ১/৩ ওজ থেকে ২ ওজ
• মূল বৈশিষ্ট্য:
  • উচ্চ ঘনত্বের ইন্টারকানেক্ট পিসিবি
  • উচ্চ স্তরের মুদ্রিত সার্কিট বোর্ড
  • উচ্চ স্তরের পিসিবি বোর্ড
  • HDI PCB

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

হাই লেয়ার পিসিবি, হাই লেয়ার মাল্টিলেয়ার বোর্ড নামেও পরিচিত, এটি একটি প্রিন্টেড সার্কিট বোর্ড (পিসিবি) যা পরিবাহী উপাদানের একাধিক স্তর সহ জটিল সার্কিটগুলির জন্য ডিজাইন করা হয়েছে।এই উন্নত পিসিবি প্রযুক্তি বিভিন্ন অ্যাপ্লিকেশন ব্যাপকভাবে ব্যবহৃত হয়এর মধ্যে রয়েছে ভোক্তা ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম, শিল্প সরঞ্জাম ইত্যাদি।

হাই লেয়ার পিসিবি দিয়ে, আপনি আপনার ইলেকট্রনিক ডিভাইসের জন্য উচ্চতর সার্কিট ঘনত্ব, উন্নত সংকেত অখণ্ডতা এবং উন্নত তাপীয় ব্যবস্থাপনা অর্জন করতে পারেন।এই উচ্চ কর্মক্ষমতা অ্যাপ্লিকেশন যা দক্ষ এবং নির্ভরযোগ্য অপারেশন প্রয়োজন জন্য এটি একটি আদর্শ পছন্দ করে তোলে.

• নেতৃত্বের সময়ঃ৩-৫ দিন
• সিল্কস্ক্রিন রঙঃসাদা, কালো, হলুদ
• স্তর সংখ্যাঃউচ্চ স্তর
• পৃষ্ঠতল সমাপ্তিঃHASL, ENIG, OSP, ডুবানো সিলভার, ডুবানো টিন
• বোর্ডের বেধঃ0.২ মিমি থেকে ৬.০ মিমি

উচ্চ স্তরের পিসিবি বিশেষত এমন অ্যাপ্লিকেশনগুলিতে দরকারী যা উচ্চ ঘনত্বের আন্তঃসংযোগ সহ জটিল সার্কিটগুলির প্রয়োজন। এই ধরণের পিসিবিগুলির জন্য কিছু সাধারণ অ্যাপ্লিকেশন দৃশ্যের মধ্যে রয়েছেঃ

• ভোক্তা ইলেকট্রনিক্সঃউচ্চ স্তরের পিসিবিগুলি স্মার্টফোন, ল্যাপটপ এবং ট্যাবলেটগুলির মতো ভোক্তা ইলেকট্রনিক্সে ব্যাপকভাবে ব্যবহৃত হয়, যেখানে স্থান সীমিত এবং জটিল সার্কিটগুলিকে একটি কমপ্যাক্ট ডিজাইনে প্যাক করা দরকার।
• মেডিকেল ডিভাইস:মেডিকেল ডিভাইসে, উচ্চ স্তরের পিসিবিগুলি এমন পরিশীলিত সার্কিট তৈরি করতে ব্যবহৃত হয় যা সুনির্দিষ্ট এবং নির্ভুল অপারেশন সম্পাদন করতে পারে। এটি এমআরআই মেশিন, পেসমেকার,এবং আল্ট্রাসাউন্ড সরঞ্জাম.
• শিল্প সরঞ্জাম:রোবট, অটোমেশন সিস্টেম এবং কন্ট্রোল প্যানেলের মতো শিল্প সরঞ্জামগুলির দক্ষ এবং নির্ভরযোগ্য অপারেশনের জন্য উচ্চ ঘনত্বের আন্তঃসংযোগযুক্ত জটিল সার্কিটগুলির প্রয়োজন।উচ্চ স্তর PCBs এই ধরনের অ্যাপ্লিকেশন জন্য একটি আদর্শ পছন্দ.

হাই লেয়ার পিসিবিগুলি ভর উত্পাদনের আগে সার্কিটের কার্যকারিতা এবং কর্মক্ষমতা পরীক্ষা করার জন্য প্রোটোটাইপ করা যেতে পারে।এটি এমন অ্যাপ্লিকেশনগুলিতে বিশেষভাবে উপকারী যেখানে সার্কিট ডিজাইনটি জটিল এবং অপ্টিমাইজেশনের জন্য একাধিক পুনরাবৃত্তি প্রয়োজনহাই লেয়ার পিসিবি প্রোটোটাইপ ইঞ্জিনিয়ারদের চূড়ান্ত পণ্য তৈরির আগে কোনও নকশা ত্রুটি সনাক্ত করতে এবং প্রয়োজনীয় পরিবর্তন করতে দেয়।এটি ব্যয়বহুল ত্রুটির ঝুঁকি হ্রাস করে এবং চূড়ান্ত পণ্যটি পছন্দসই স্পেসিফিকেশনগুলি পূরণ করে তা নিশ্চিত করে.

সামগ্রিকভাবে, হাই লেয়ার পিসিবিগুলি উচ্চ ঘনত্বের আন্তঃসংযোগ সহ জটিল সার্কিটগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান সরবরাহ করে। দ্রুত নেতৃত্বের সময়, বিভিন্ন সিল্কস্ক্রিন রঙের বিকল্পগুলির সাথে,এবং একটি পরিসীমা পৃষ্ঠতল সমাপ্তি থেকে পছন্দ করে নিনউচ্চ স্তরীয় পিসিবি বিভিন্ন শিল্পের জন্য একটি বহুমুখী এবং চাহিদাযুক্ত পণ্য।

কাস্টমাইজেশনঃ

আমরা আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণ এবং উচ্চতর কর্মক্ষমতা প্রদানের জন্য উচ্চ স্তর PCB, এছাড়াও উচ্চ ঘনত্ব ইন্টারকানেক্ট বোর্ড বা উচ্চ ঘনত্ব ইন্টারকানেক্ট PCB হিসাবে পরিচিত জন্য কাস্টমাইজযোগ্য সমাধান প্রস্তাব.আমাদের পরিষেবাগুলি আপনাকে শিল্পের সর্বোচ্চ মানের এবং নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে।

• ন্যূনতম লাইন প্রস্থ/স্পেসিংঃ৩ মিলি/৩ মিলি
• রোহস সম্মতিঃহ্যাঁ।
• নেতৃত্বের সময়ঃ৩-৫ দিন
• পৃষ্ঠতল সমাপ্তিঃHASL, ENIG, OSP, ডুবানো সিলভার, ডুবানো টিন
• উপাদানঃFR-4

আমাদের দক্ষ বিশেষজ্ঞদের দল আপনার উচ্চ স্তর PCB আপনার সঠিক স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করার জন্য সর্বশেষ প্রযুক্তি এবং কৌশল ব্যবহার করে।আমরা উচ্চ ঘনত্ব ইন্টারকানেক্ট বোর্ড মধ্যে নির্ভুলতা এবং নির্ভুলতা গুরুত্ব বুঝতে, এবং আমরা আপনার প্রকল্পের জন্য সর্বোত্তম ফলাফল প্রদান করতে প্রতিশ্রুতিবদ্ধ।

আমাদের কাস্টমাইজযোগ্য পরিষেবাগুলির সাথে, আপনার প্রয়োজনীয়তা অনুসারে উপকরণ, পৃষ্ঠতল সমাপ্তি এবং নেতৃত্বের সময় বেছে নেওয়ার নমনীয়তা রয়েছে।আমাদের দক্ষ প্রক্রিয়া এবং অত্যাধুনিক সরঞ্জাম আমাদের সময়মত এবং সর্বোচ্চ মানের সঙ্গে আপনার কাস্টম উচ্চ স্তর PCB প্রদান করতে সক্ষম.

উচ্চ স্তর PCB এর জন্য আমাদের কাস্টমাইজড পরিষেবাগুলিতে বিনিয়োগ করুন এবং কর্মক্ষমতা এবং নির্ভরযোগ্যতার পার্থক্যটি অনুভব করুন। আপনার প্রকল্পটি নিয়ে আলোচনা করতে এবং আজই একটি উদ্ধৃতি পেতে আমাদের সাথে যোগাযোগ করুন।

প্যাকেজিং এবং শিপিংঃ

গ্রাহকদের নিরাপদ ডেলিভারি নিশ্চিত করার জন্য হাই লেয়ার পিসিবিগুলি সাবধানে প্যাকেজ করা হয় এবং প্রেরণ করা হয়।আমাদের প্যাকেজিং প্রক্রিয়া শিল্পের মান এবং সর্বোত্তম অনুশীলন অনুসরণ করে পরিবহন সময় সূক্ষ্ম সার্কিট বোর্ড রক্ষা করার জন্য.

প্রতিটি উচ্চ স্তরীয় পিসিবি প্রথমে অ্যান্টি-স্ট্যাটিক ফেনা দিয়ে আবৃত হয় যাতে বৈদ্যুতিন স্ট্যাটিক স্রাব এবং উপাদানগুলির ক্ষতি রোধ করা যায়।তারপর এটি শক শোষণের জন্য অতিরিক্ত প্যাডিং সহ একটি শক্ত কার্ডবোর্ড বাক্সে স্থাপন করা হয়এই বাক্সটি উচ্চমানের প্যাকেজিং টেপ দিয়ে সীলমোহর করা হয় যাতে ট্রানজিট চলাকালীন পিসিবি নিরাপদ থাকে।

আন্তর্জাতিক চালানের জন্য, আমরা কাস্টম তৈরি কাঠের বাক্স ব্যবহার করি অতিরিক্ত সুরক্ষা এবং স্থিতিশীলতা প্রদানের জন্য। বাক্সগুলি রুক্ষ হ্যান্ডলিং এবং চরম আবহাওয়া অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে,পিসিবিগুলি নিখুঁত অবস্থায় পৌঁছেছে তা নিশ্চিত করা.

আমাদের শিপিং পার্টনারদের প্যাকেজ বিতরণে তাদের নির্ভরযোগ্যতা এবং দক্ষতার জন্য সাবধানে নির্বাচন করা হয়। আমরা আমাদের গ্রাহকদের চাহিদা মেটাতে বিভিন্ন শিপিং বিকল্প অফার করি,জরুরী অর্ডারের জন্য এক্সপ্রেস ডেলিভারি সহ.

শিপিংয়ের পরে, গ্রাহকরা তাদের প্যাকেজের অগ্রগতি পর্যবেক্ষণের জন্য একটি ট্র্যাকিং নম্বর পাবেন। আমাদের গ্রাহক পরিষেবা দলটি যে কোনও শিপিংয়ের প্রশ্ন বা উদ্বেগের ক্ষেত্রে সহায়তা করার জন্যও উপলব্ধ।

আমরা আমাদের উচ্চ স্তরের পিসিবি প্যাকেজিং এবং শিপিংয়ে খুব যত্নবান, যাতে তারা আমাদের গ্রাহকদের কাছে অক্ষত অবস্থায় পৌঁছায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

• প্রশ্ন: হাই লেয়ার পিসিবি এর প্রধান উদ্দেশ্য কি?
• উত্তরঃ হাই লেয়ার পিসিবি এর মূল উদ্দেশ্য হল জটিল ইলেকট্রনিক ডিভাইসের জন্য একটি আরও কমপ্যাক্ট এবং দক্ষ সার্কিট ডিজাইন সরবরাহ করা।
• প্রশ্ন: হাই লেয়ার পিসিবি ব্যবহারের কিছু সুবিধা কি?
• উত্তরঃ হাই লেয়ার পিসিবি ব্যবহারের কিছু সুবিধার মধ্যে রয়েছে উপাদানগুলির উচ্চতর ঘনত্ব, ডিভাইসের আকার এবং ওজন হ্রাস এবং উন্নত সংকেত অখণ্ডতা।
• প্রশ্ন: হাই লেয়ার পিসিবিতে সাধারণত কয়টি স্তর থাকে?
• উত্তরঃ হাই লেয়ার পিসিবি সাধারণত 6 বা তার বেশি স্তর থাকে, কিন্তু অত্যন্ত জটিল ডিজাইনের জন্য 50 স্তর বা তার বেশি পর্যন্ত যেতে পারে।
• প্রশ্ন: হাই লেয়ার পিসিবিতে কোন উপাদান ব্যবহার করা হয়?
• উত্তরঃ হাই লেয়ার পিসিবি সাধারণত গ্লাস ফাইবার, তামা এবং বিভিন্ন ধরণের রজন, যেমন ইপোক্সি বা পলিমাইড দিয়ে তৈরি হয়।
• প্রশ্ন: কোন ধরণের ইলেকট্রনিক ডিভাইসগুলিতে উচ্চ স্তরের পিসিবি সাধারণত ব্যবহৃত হয়?
• উত্তরঃ উচ্চ স্তরীয় পিসিবি সাধারণত স্মার্টফোন, কম্পিউটার, মেডিকেল ডিভাইস, এয়ারস্পেস সরঞ্জাম এবং অন্যান্য জটিল ইলেকট্রনিক ডিভাইসে ব্যবহৃত হয়।
